A série LDK de transformadores de corrente tipo "clip" é adequada para medição de corrente, amostragem de sinais e proteção microcomputadorizada em sistemas elétricos de corrente alternada de 10kV a 35kV. Este transformador de corrente possui características como tamanho compacto, peso leve, design abrível e facilidade de instalação, sendo amplamente utilizado em cubículos de comutação de rede compactos e totalmente isolados. É especialmente adequado para formar unidades de amostragem com dispositivos terminais remotos, como RTU e FTU, fornecendo suporte de dados para todo o sistema. A instalação é simples e rápida, bastando encaixá-lo diretamente nos cabos de entrada e saída já conectados.

Este modelo de transformador de corrente já é amplamente utilizado em cubículos de comutação de rede compactos e totalmente isolados, como SafeRing Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB e SS, além de ser aplicável em subestações combinadas e caixas de derivação de cabos.

O transformador de corrente da série LDK utiliza chapas de aço silício importadas de alta permeabilidade magnética como material magnético, apresentando características como núcleo divisível e baixa perda no circuito magnético. O núcleo semicircular e o enrolamento secundário são encapsulados a vácuo com resina epóxi de alta qualidade em uma carcaça de liga plástica retardante de chama, garantindo resistência à umidade, desempenho estável e ausência de necessidade de manutenção. Durante a instalação, as duas metades do núcleo semicircular são encaixadas no cabo fase a fase e fixadas com braçadeiras, integrando-se perfeitamente ao cabo. É compatível com cabos de 35mm² a 400mm² em sistemas de 10kV. As braçadeiras são feitas de aço inoxidável de alta qualidade, sendo robustas, duráveis e livres de correntes parasitas.

Parâmetros Técnicos:

Frequência nominal: 50Hz ou 60Hz

Tensão suportável de frequência industrial: 3kV/min

P2 indica o terminal de polaridade primária, S1 e S2 indicam os terminais de polaridade secundária;

P2 e S2 são terminais homólogos (polaridade subtrativa);

Corrente secundária nominal: 5A ou 1A

Padrão de execução: GB20840,2-2014

Condições de Aplicação:

Temperatura ambiente: -35℃～+55℃

Temperatura média diária: ≤40℃

Altitude: ≤3000m

Condições atmosféricas: sem poluição severa no ar.

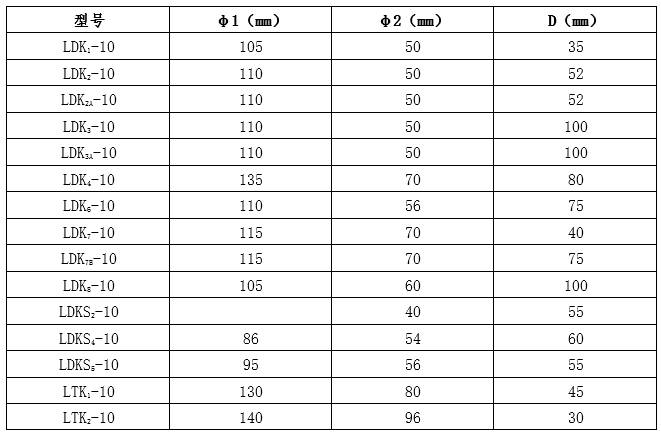

Tabela de Correspondência entre Modelos e Dimensões:

Diagrama de comparação de dimensões

https://statics,wedoany,com/2024/0806/20240806022935580,png

Parâmetros técnicos
