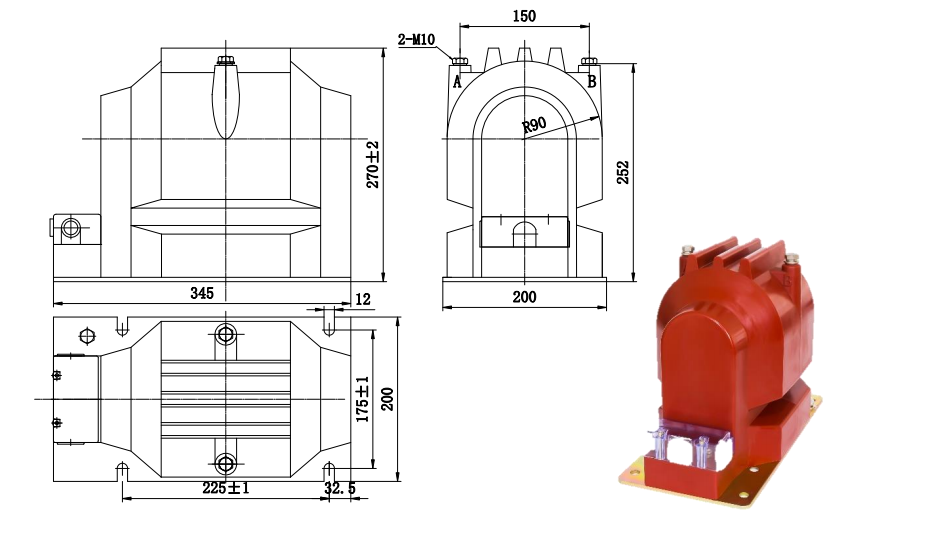

Transformador de Tensão Tipo JDZ(X)11-6, 10(G)
1.Visão Geral
Este transformador de tensão é um produto totalmente encapsulado em resina epóxi para instalação interna, adequado para sistemas elétricos com frequência de 50Hz e tensão nominal de 10kV ou inferior, destinado à medição de tensão e energia elétrica, bem como para proteção por relé.
2.Parâmetros Técnicos
Produtos em conformidade com os padrões: GB/T20840.1 e GB/T20840.3
Temperatura ambiente: -5℃~+40℃
Frequência nominal: 50Hz
Nível de poluição: Nível II
|
Modelo |
Relação de tensão nominal(kV) |
Nível de precisão e combinação de nível de precisão |
Saída secundária nominal (VA) |
Limite térmico de saída(VA) |
Nível de isolamento nominal(kV) |
|
JDZ11-6 |
6/0,1 |
0,2 0,5 1 3 |
40 100 200 240 |
500 |
7,2/30/60 |
|
JDZ11-10 |
10/0,1 |
|
|
|
12/42/75 |
|
|
10/0,1/0,1 |
0,2/0,2 0,2/0,5 0,5/0,5 |
25/25 25/25 60/60 |
|
|
|
|
10/0,1/0,22 |
0,2 0,5 1 |
20 60 120 |
|
|
|
JDZ11-6G |
6/ √3/0, 1/ √3/0, 1/ √3/0, 1/3 |
0,2/6P 0,5/6P 1/6P |
20/100 60/100 100/100 |
400 |
7,2/30/60 |
|
JDZ11-10G |
10/ √3/0, 1/ √3/0, 1/ √3/0, 1/3 |
|
|
|
12/42/75 |
