Descrição do Produto:

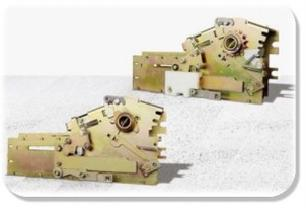

O mecanismo de operação por molas XJG-14 é desenvolvido especialmente para o painel T da XJ Derischer, destinado à operação de disjuntores de carga de painéis de anel SF6 GISELA/MINEX de 12/24 kV, bem como outros disjuntores a vácuo equivalentes, internos ou externos. Seu desempenho atende à norma GB1984 "Disjuntores de Corrente Alternada de Alta Tensão" e aos requisitos do documento técnico do produto. O mecanismo permite operações de fechamento e abertura tanto por botão elétrico quanto manual; a versão manual oferece operação de fechamento/abertura manual, enquanto a versão elétrica utiliza motor para operação. O mecanismo opera de forma estável, possui estrutura compacta, alto poder de fechamento e longa vida útil.

Características de Desempenho:

Estabilidade e Confiabilidade: operação flexível, compatibilidade consistente, alta intercambiabilidade, adequado para ambientes severos.

Vida Útil: garante operação confiável por até 2.000 ciclos em 30 anos, sem corrosão ou ferrugem significativa durante a vida útil do mecanismo.

Características Mecânicas:

Ângulo de saída do mecanismo: 90°

Velocidade de abertura/fechamento: 0,8 m/s a 1,2 m/s

Torque de operação: 90–100 N·m

Tempo de ação: ≤ 10 ms

Condições de Operação:

Temperatura de trabalho: -25 °C a +55 °C

Umidade de trabalho: ≤ 95%

Pressão atmosférica: 80 kPa a 110 kPa

Umidade relativa máxima do mês mais úmido: 90%, com temperatura mínima média mensal ≥ 25 °C sem condensação; quando a temperatura máxima é 40 °C, a umidade relativa média máxima não excede 50%.
