A máquina inteira adota um design modular, composto por três partes: veículo de potência, máquina principal e veículo de transporte com esteira. Possui estrutura compacta, podendo concluir a descida para a mina e mudança de localização sem desmontagem complexa e complicada, com transporte e mudança de localização convenientes e excelente adaptabilidade a operações em condições complexas como espaços baixos e confinados. Equipada com o sistema inovador de acionamento fechado para cargas pesadas, sua capacidade de romper rochas pode cobrir diversos estratos geológicos complexos.
1/1

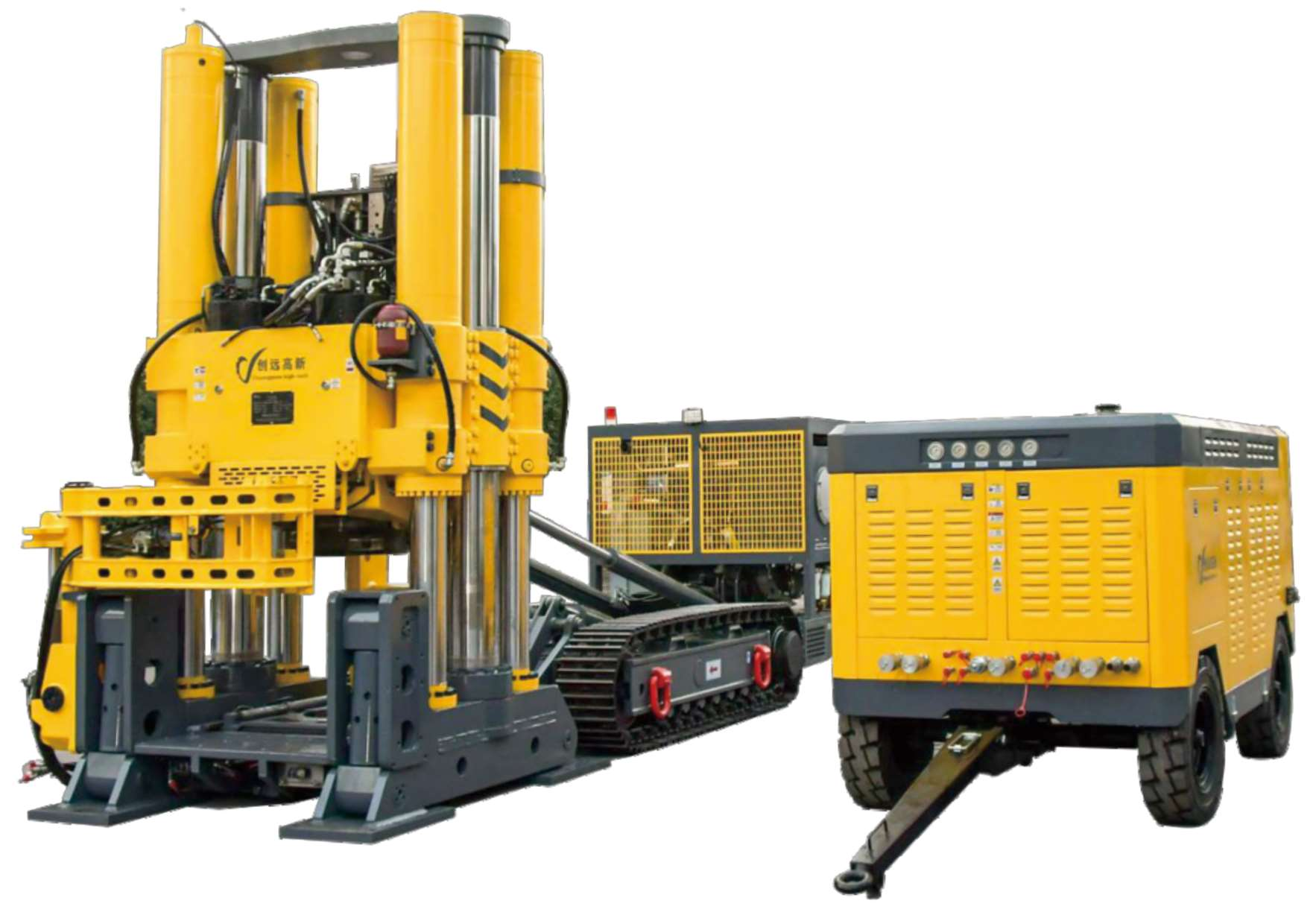

Perfuradora de Poços Verticais de Grande Diâmetro
Solicitar Cotação
China
Edifício C3, Praça de Huanchuang Qiye, No.2450, Avenida Oeste de Yuelu, Cidade de Changsha, Província de Hunan
+86 400 8735166
Sobre o Produto
Parâmetros técnicos
|
Item |
Unidade |
CY-R200V (AT-5000L) |
CY-R236V (AT-6000L) |
CY-R276V (AT-7000L) |
|
|
Parâmetros de Operação |
Diâmetro nominal do poço |
mm |
5000 |
6000 |
7000 |
|
Diâmetro máximo do poço |
mm |
6000 |
7200 |
8000 |
|
|
Profundidade máxima do poço |
m |
600 |
600 |
1000 |
|
|
Diâmetro do poço guia |
mm |
350 |
350 |
431 |
|
|
Ângulo de poço vertical |
° |
90 |
90 |
90 |
|
|
Parâmetros de Avanço |
Força de avanço |
kN |
4200 |
4200 |
6700 |
|
Força de elevação reversa |
N |
8600 |
8600 |
14000 |
|
|
Percurso de avanço |
mm |
2195 |
2195 |
2755 |
|
|
Parâmetros de Rotação |
Torque nominal (dinâmico) |
kN.m |
560 |
690 |
971 |
|
Torque de pico (dinâmico) |
kN.m |
800 |
980 |
1154 |
|
|
Velocidade de rotação |
rpm |
0-28 |
0-22 |
0-20 |
|
|
Parâmetros de Locomoção |
Velocidade de locomoção |
km/h |
0-1°8 |
0-1°8 |
0-2 |
|
Capacidade de subida de encosta |
° |
14 |
14 |
14 |
|
|
Altura do solo |
mm |
250 |
250 |
250 |
|
|
Potência do motor diesel |
kW |
96（Padrão China IV） |
96（Padrão China IV） |
154（Padrão China IV） |
|
|
Volume do tanque de diesel |
L |
170 |
170 |
270 |
|
|
Parâmetros de Potência |
Potência do motor |
kW |
400 |
400 |
630 |
|
Tensão |
V |
380/660 /1000 /1140 |
|||
|
Sistema Hidráulico |
Pressão nominal do sistema |
MPa |
35 |
35 |
35 |
|
Volume do tanque de óleo hidráulico |
L |
655（Estação de bombeamento）+370（Chassi de locomoção） |
770（Estação de bombeamento）+450（Chassi de locomoção） |
||
|
Precisão de filtragem |
μm |
10 |
10 |
10 |
|
