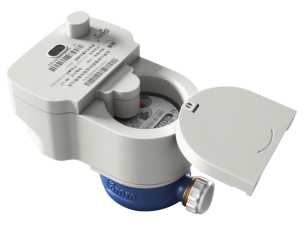

Série DN15-DN25 Hidrômetro Inteligente Sem Magnetismo com Válvula

Solicitar Cotação

Hangzhou SECK Intelligent Technology Co., Ltd.

Região Local:

China

Endereço:

nº 47, Rua Haoshan Tou, Vila Pingyao, Distrito de Yuhang, Cidade de Hangzhou, China

Consultoria:

0571-88911100

E-mail:

Chat Online

Favoritos

Características:

▲ Módulo de telemetria e hidrômetro base com design separado, facilitando a instalação e reduzindo custos de manutenção; grau de proteção IP68, adequado para diversos ambientes complexos.

▲ Sensor de pulso Hall ou sem magnetismo disponível, com design de baixo consumo de energia e resistência a interferências magnéticas.

▲ Suporta comunicação via barramento M-BUS / RS485 ou comunicação sem fio NB-IoT, LoRa ou LoRaWAN, permitindo leitura remota do consumo de água.

▲ Hidrômetro com válvula controlável remotamente via software de gestão, facilitando leitura e controle remotos, economizando mão de obra e aumentando a eficiência.

▲ O protocolo de comunicação desta série de hidrômetros pode ser personalizado conforme as necessidades do cliente.

Parâmetros Básicos

Modo de Comunicação	M-bus	485	NB-IOT
Tipo de Sensor	Hall / Pulso sem magnetismo	Hall / Pulso sem magnetismo	Hall / Pulso sem magnetismo
Tensão de Operação	30V	3,3-5V	3,6V
Frequência de Operação	-	-	850/950MHz
Distância de Transmissão	1000m(normal)	200m(normal)	Dentro da área de cobertura da estação base
Capacidade da Bateria	-	-	8,5Ah
Corrente Estática (média)	-	-	25μA
Corrente de Operação (média)	1,5mA	2mA	30mA
Vida Útil da Bateria	-	-	≥7 y
Grau de Proteção	IP68	IP68	IP68
Classe de Pressão MAP	1,0Mpa	1,0Mpa	1,0Mpa
Classe de Perda de Pressão	△p63	△p63	△p63
Classe de Temperatura	T30	T30	T30
Classe de Sensibilidade ao Fluxo	U10,D5 \ U0,D0	U10,D5 \ U0,D0	U10,D5 \ U0,D0
Classe de Segurança Ambiental	B \O	B \O	B \O
Classe de Compatibilidade Eletromagnética	E1\E2	E1\E2	E1\E2
Classe de Precisão	2	2	2
Precisão na Aquisição de Dados	10\1	10\1	10\1

Parâmetros de Vazão

Diâmetro Nominal	Q3/Q1	Vazão de Sobrecarga Q4	Vazão Comum Q3	Vazão Limite Q2	Vazão Mínima Q1	Leitura Mínima	Leitura Máxima
（mm）	Q3/Q1	(m³/h)		(L/h)		m³
15	80	3,125	2,5	50	31,25	0,00005	99999(5 dígitos) \9999(4 dígitos)
	100			40	25
	125			32	20
	160			25	15,625
20	80	5	4	80	50
	100			64	40
	125			51,2	32
	160			40	25
25	80	7,875	6,3	126	78,75
	100			100,8	63
	125			80,64	50,4
	160			63	39,375

Observação: Os valores reais devem seguir a marcação do mostrador.

Erro máximo permitido:

Na faixa baixa, desde a vazão mínima (Q1) até abaixo da vazão limite (Q2), o erro máximo permitido é ±5%.

Na faixa alta, desde a vazão limite (Q2) até a vazão de sobrecarga (Q4), o erro máximo permitido é ±2%.

Relação de Vazão: Q4/Q3 = 1,25; Q2/Q1 = 1,6

Dimensões Externas

Modelo	Diâmetro	Comprimento L	Largura B	Altura H	Rosca de Conexão d	Rosca de Conexão D	Peso
Modelo	Diâmetro	mm			d	D	kg
LXSY-15	15	165	104	135	R1/2	G3/4	1,8
LXSY-20	20	195	104	135	R3/4	G1	2,0
LXSY-25	25	225	104	140	R1	G1 1/4	2,5
Observação: As dimensões externas e o peso são apenas para referência; os valores reais devem ser confirmados com o produto
