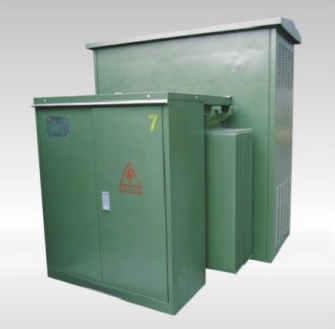

O transformador combinado da série ZGS consiste no corpo do transformador, disjuntores de carga de alta tensão, fusíveis e outros componentes imersos em óleo isolante, com medição e compensação de baixa tensão configuráveis conforme necessário. Este produto apresenta baixo volume, baixo ruído, fornecimento de energia confiável, estrutura racional, instalação flexível, operação conveniente e pode ser posicionado próximo ao centro de carga, sendo amplamente utilizado em sistemas de distribuição em anel ou terminais que empregam transmissão por cabos, bem como em sistemas de geração de energia fotovoltaica e eólica.

Principais Características:

No lado de alta tensão, são instalados bucha de alta tensão, regulador de tensão sem carga, disjuntor de carga de duas posições, fusíveis de proteção de alcance total 10kV/35kV, indicador de tensão, protetor contra sobretensão, trava eletromagnética e outros sinais e elementos de proteção necessários;

No lado de baixa tensão, são instalados bucha de baixa tensão, disjuntor de baixa tensão, protetor contra surtos de baixa tensão, transformador seco para iluminação de manutenção, fonte de alimentação ininterrupta (UPS) e outros sinais, proteção e elementos de medição necessários;

Todos os componentes utilizam marcas renomadas nacionais e internacionais, garantindo que o transformador tipo caixa atenda aos requisitos das normas nacionais para testes de impacto de raios, ensaios de tensão aplicada em frequência industrial e ensaios de tensão induzida, assegurando a segurança elétrica em operação de longo prazo. Os fusíveis de proteção de alcance total 10kV/35kV foram especialmente aprimorados para evitar vazamento de óleo interno após anos de operação e, quando o elemento fusível queima, emite sinal de alarme;

Quando o aerogerador/inversor para de operar e o disjuntor de carga de duas posições de alta tensão é aberto, o transformador seco do lado de baixa tensão não está energizado. Independentemente do estado das buchas de alta tensão, a trava eletromagnética não abre sem uma chave externa, representando risco à segurança. Para resolver este problema, a nossa empresa equipou o transformador tipo caixa com uma fonte de alimentação ininterrupta (UPS), garantindo que a trava eletromagnética tenha sempre 220V, permitindo abrir as buchas de alta tensão mesmo sem energia, evitando confusão na operação e assegurando a segurança do usuário.
