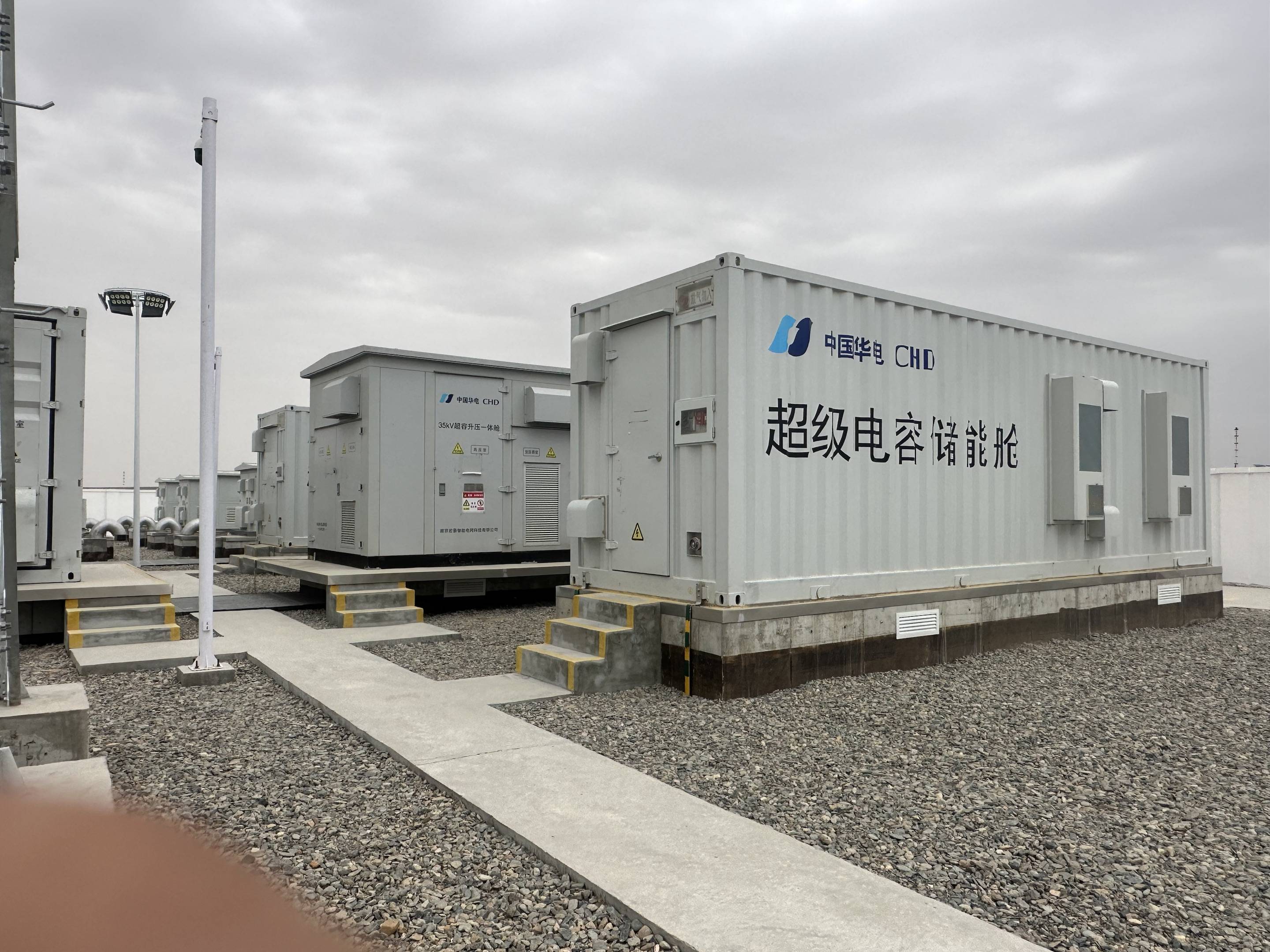

O sistema de armazenamento de supercapacitores de 2 MW / 0,033 MWh é fabricado pela Zhongtian Supercapacitor Technology Co., Ltd.

Este sistema de armazenamento é composto por 2 compartimentos de supercapacitores e 1 compartimento integrado de elevação de tensão. Cada compartimento de supercapacitor contém 2 conjuntos de pilhas de supercapacitores, cada conjunto é formado por 4 clusters de supercapacitores conectados em paralelo eletricamente; cada cluster de supercapacitores é composto por 20 módulos de supercapacitores (doravante denominados módulos) conectados eletricamente em 1 paralelo × 20 série; cada módulo é formado por 48 supercapacitores de 3,0 V 3400 F conectados eletricamente em 3 paralelo × 16 série. Cada cluster de supercapacitores possui tensão nominal de 960 V e capacidade de 31,85 F, equipado com uma caixa de controle de alta tensão, sendo que as caixas de controle de alta tensão dos 4 clusters de supercapacitores são conectadas ao lado CC de um conversor de energia PCS de 500 kW através de um quadro de controle de corrente. O compartimento integrado de elevação de tensão é composto principalmente por 4 conversores de energia PCS de 500 kW e 1 transformador elevador de 2500 kVA / 35 kV 10,33 kV.

Características do produto

(1) Tempo de resposta < 30 ms

(2) Diversas interfaces de comunicação externa, RS485 / CAN / T / TCP / Modbus

(3) Arquitetura de gerenciamento CMS em três níveis

(4) Carregamento a partir de 0 V, com unidade de carga e descarga integrada

(5) Design de PCS em série

(6) Ciclo de vida do módulo = 1.000.000 ciclos
