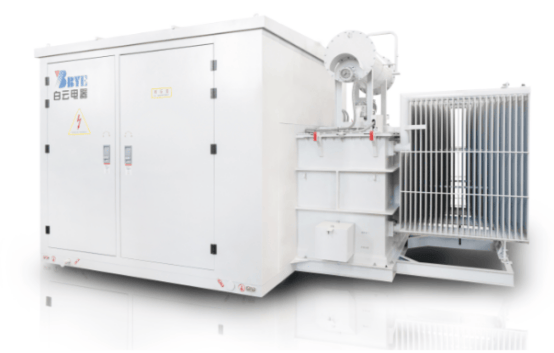

Subestação tipo cabine chinesa

Name: Subestação tipo cabine chinesa
Availability: InStock

Solicitar Cotação

Zhejiang Baiyun Zhebian Electric Equipment Co., Ltd.

Região Local:

China

Endereço:

Nº1, Av. Zhenxing, Distrito de Shangyu, Cidade de Shaoxing, Província de Zhejiang

Consultoria:

0575-89289448

E-mail:

byzb888@vip.163.com

Chat Online

Favoritos

A subestação tipo cabine chinesa combina não apenas as vantagens de miniaturização do transformador tipo caixa americano e da configuração de automação do tipo europeu, como também forma características próprias de segurança, confiabilidade, conveniência e proteção ambiental. O transformador tipo caixa estilo chinês é especialmente adequado para projetos de energia eólica e fotovoltaica, demonstrando plenamente seu potencial de aplicação no setor de novas energias. A estrutura geralmente adota uma configuração em formato “品”.

No lado de alta tensão, a configuração do transformador tipo caixa estilo chinês difere do modelo americano. O compartimento de distribuição de alta tensão utiliza principalmente um cubículo de anel isolado a ar (RMU), equipado com chave seccionadora, disjuntor a vácuo, transformador de corrente, para-raios de óxido de zinco, terminais de cabos, chave de aterramento e dispositivo de indicação de presença de tensão, entre outros componentes. Já no lado de baixa tensão, a configuração do transformador tipo caixa estilo chinês é basicamente consistente com os modelos americano e europeu.

Sistema de geração fotovoltaica de 10 kV
Item	Unidade	Unidade de alta tensão	Transformador	Unidade de baixa tensão
Item	Unidade	Combinado de chave de carga com fusíveis / disjuntor a vácuo	Transformador	Unidade de baixa tensão
Capacidade nominal	KVA	/	500~2000	/
Tensão nominal	kV	12	10/口	0,27~0,8
Frequência nominal	HZ	50	50	50
Corrente nominal	A	315	/	/
Tensão suportável à frequência industrial de 1 min (terra e entre fases)	kV	42/48	35	2,5
Tensão suportável a impulso atmosférico (terra e entre fases)	kV	75/85	75/85(onda completa / onda cortada)	8
Corrente de interrupção de curto-circuito nominal	kA	25/31,5	/	/
Corrente de pico suportável nominal	kA	31,5	/	75(capacidade de interrupção limite)
Corrente suportável de curto-circuito nominal	kA	20	/	65(poder de corte nominal)
Duração da corrente suportável de curto-circuito	S	4	/	/
Corrente de fechamento em curto-circuito nominal (pico)	kA	50	/
Nível de ruído	db	/	≤60	/
Grau de proteção do invólucro		IP54	IP33	IP54
Dimensões externas	De acordo com a capacidade do transformador selecionado e a configuração real de alta e baixa tensão

Sistema fotovoltaico de 35 kV
Item	Unidade	Unidade de alta tensão		Transformador	Unidade de baixa tensão
Item	Unidade	Combinado de chave de carga com fusíveis / disjuntor a vácuo		Transformador	Unidade de baixa tensão
Capacidade nominal	KVA	/		500~8000	/
Tensão nominal	kV	40,5		35/口	0,27~0,8
Frequência nominal	HZ	50		50	50
Corrente nominal	A	/		/	/
Tensão suportável à frequência industrial de 1 min (terra e entre fases)	kV	95/118		70	2,5
Tensão suportável a impulso atmosférico (terra e entre fases)	kV	185/215		170/200(onda completa / onda cortada)	8
Corrente de interrupção de curto-circuito nominal	kA	31,5	25/31,5		/
Corrente de pico suportável nominal	kA	63	63/80	/	75(capacidade de interrupção limite)
Corrente suportável de curto-circuito nominal	kA	25	25/31,5	/	65(poder de corte nominal)
Duração da corrente suportável de curto-circuito	5	2	4	/	/
Corrente de fechamento em curto-circuito nominal (pico)	kA	63	63/80	/
Nível de ruído	db			S60	/
Grau de proteção do invólucro		IP54		IP33	IP54
Dimensões externas	De acordo com a capacidade do transformador selecionado e a configuração real de alta e baixa tensão
Nota: “口” é a tensão de saída do inversor do sistema de baixa tensão, Os parâmetros consideram altitude de 1000 m para alta tensão e 2000 m para baixa tensão como exemplo

Sistema de geração eólica
Item	Unidade	Unidade de alta tensão		Transformador	Unidade de baixa tensão
Item	Unidade	Combinado de chave de carga com fusíveis		Transformador	Unidade de baixa tensão
Capacidade nominal	kVA	/		500~12500
Tensão nominal	kV	40,5		35/口	0,69～1,14
Frequência nominal	HZ	50		50	50
Corrente nominal	A	/		/	/
Tensão suportável à frequência industrial de 1 min (terra e entre fases)	kV	95/118		85	2,5/3,0
Tensão suportável a impulso atmosférico (terra e entre fases)	kV	185/215		170/200(onda completa / onda cortada)	8/12
Corrente de interrupção de curto-circuito nominal	kA	31,5	25/31,5	/	/
Corrente de pico suportável nominal	kA	63	63/80	/	75(capacidade de interrupção limite)
Corrente suportável de curto-circuito nominal	kA	25	25/31,5	/	65(poder de corte nominal)
Duração da corrente suportável de curto-circuito	S	2	4	/	L
Corrente de fechamento em curto-circuito nominal (pico)	kA	63	63/80	/
Nível de ruído	db	/		≤60	/
Grau de proteção do invólucro		IP54		IP68	IP54
Dimensões externas	De acordo com a capacidade do transformador selecionado e a configuração real de alta e baixa tensão
Nota: “口” é a tensão de saída do inversor do sistema de baixa tensão, Os parâmetros consideram altitude de 1000 m para alta tensão e 2000 m para baixa tensão como exemplo
