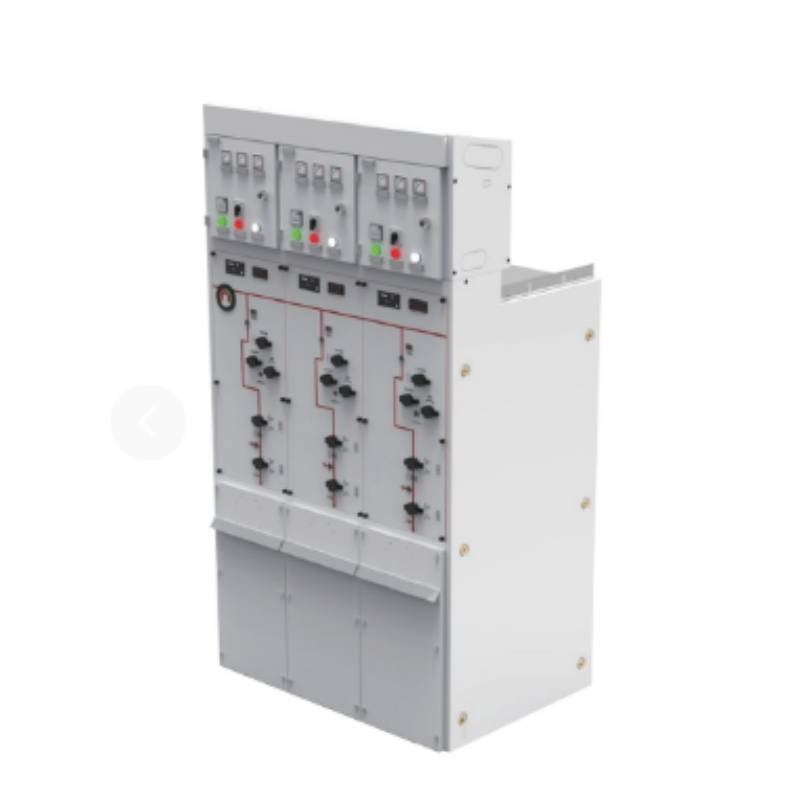

A série QLG de painéis de distribuição é um equipamento de chaveamento de metal isolado a gás SF6, desenvolvido e produzido por nossa empresa. Este equipamento utiliza gás SF6 como meio de isolamento e interrupção, com o interruptor de carga, disjuntor a vácuo e barramentos energizados totalmente selados em um recipiente de aço inoxidável fechado e pressurizado. Externamente, usa buchas padrão americano/europeu para conexão com os cabos de entrada e saída através de conectores de cabos, formando uma estrutura totalmente isolada e totalmente selada, resistente à água e à poluição, adequada para vários ambientes adversos. É amplamente utilizado em sistemas de distribuição de 12 kV em anel ou terminais de fornecimento de energia.

Características do Produto:

① Isento de Manutenção
Estrutura compacta com gás SF6 em um compartimento único; contatos móveis e fixos, câmara de extinção de arco e barramentos estão selados no mesmo compartimento de gás, garantindo uma vida útil isenta de manutenção de 30 anos.

② Trava Mecânica Confiável
Possui diversas travas mecânicas confiáveis e uma representação gráfica no painel do gabinete, garantindo a segurança nas operações.

③ Conexão de Cabos Totalmente Selada e Isolada
Conforme a necessidade do usuário, utiliza cabeçotes de cabo totalmente selados e isolados, com função de indicação de energia, que mostra com precisão o status de cada circuito.

④ Modularidade e Expansibilidade
A estrutura permite a combinação de até seis módulos em um único compartimento de gás; para uma quantidade maior, a expansão é feita através de barramentos. Esses barramentos são totalmente isolados e blindados, garantindo que não sejam afetados pelas condições climáticas e isentos de manutenção.

⑤ Várias Opções de Conexão
Oferece diversas configurações de conexão conforme a necessidade do usuário, incluindo opções com interruptor de carga, interruptor de carga com fusível ou proteção com disjuntor a vácuo, para atender a diferentes exigências de circuitos de entrada e saída.

⑥ Ponto de Interrupção Visível
Através de uma janela de observação no painel, é possível visualizar a posição do ponto de interrupção do interruptor de carga ou do interruptor de aterramento, garantindo a segurança dos operadores e do equipamento.

⑦ Operação Elétrica e FTU
Utiliza um transformador de potencial especial para fornecer energia ao mecanismo de operação e ao FTU, que também recebe sinais de proteção de tensão. Inclui uma bateria e um módulo de carregamento para garantir alimentação ininterrupta ao sistema de operação e ao FTU. Dependendo da necessidade do usuário, podem ser integrados dispositivos FTU com funções específicas.
