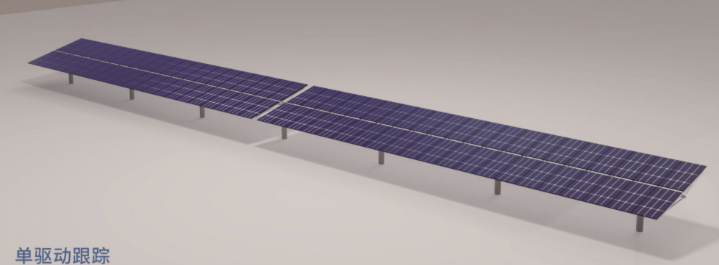

Sistema de rastreamento horizontal de eixo único de linha única Synwell (SW-H1-TRK)

Série de acionamento de "ponto único"

Série de acionamento de "pontos múltiplos"

Correspondência de módulo

Compatibilidade

Compatível com todos os módulos fotovoltaicos

Quantidade e instalação

22~56(adaptabilidade do projeto),instalação vertical

56~140(adaptabilidade do projeto),instalação vertical

Nível de tensão de corda

1000VCC ou1500VCC

Parâmetro estrutural

Método de acionamento

Motor CC + mecanismo rotativo

Motor CC + mecanismo rotativo/haste linear

Nível anticorrosivo

Nível máximo até C4(opcional)

Base

Base de estaca de cimento/estaca de pressão estática

Adaptabilidade ao terreno

Inclinação máxima norte-sul até 21%

Adaptabilidade à velocidade máxima do vento

40m/s(3s gust)

Padrão de referência de design

IEC62817,IEC62109-1

GB50797,GB50017

ASCE 7-10

Parâmetro de controle

Método de fornecimento de energia

Fornecimento de energia CA, fornecimento de energia de corda, fornecimento de componente pequeno independente

Gama máxima de rastreamento

±60°

Algoritmo de controle

Algoritmo astronômico + algoritmo inteligente de Synwell, algoritmo anti-sombra

Precisão de rastreamento

±0.3°

±1°

Rastreamento anti-sombra

Equipado

Comunicações externas

ModbusTCP

Autoconsumo de energia

<0.05 quilowatt-hora/dia

<0.07quilowatt-hora/dia

Proteção contra vento

Proteção contra vento em vários níveis

Modo de operação

Operação manual/automática, controle remoto, modo de economia de energia com baixa radiação, modo de despertar noturno

Armazenamento local de dados

Equipado

Nível de proteção

Ip65+

Ajustamento do sistema

Bluetooth+Android terminal móvel

Operação e manutenção inteligentes

Compatível com robôs de limpeza
