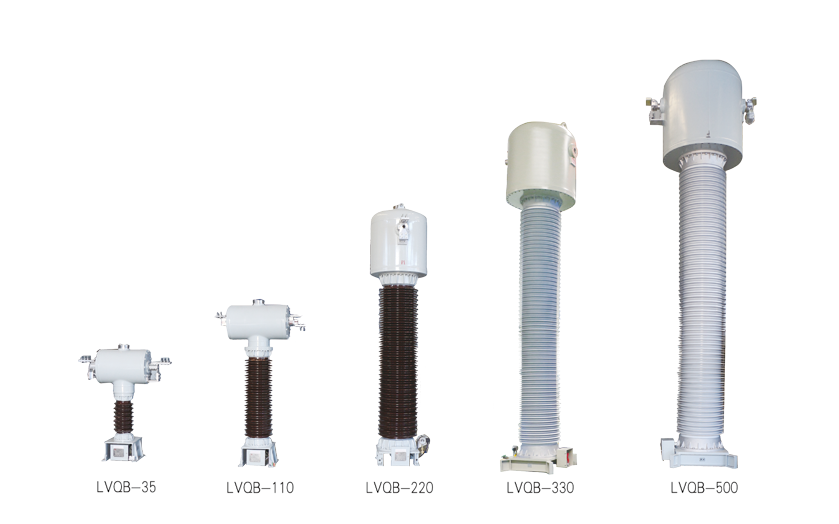

Transformador de Corrente SF6 Série LVQB 35-500 kV

Modelo

LVQB(T)-35

LVQB(T)-66

LVQB(T)-110

LVQB(T)-220

LVQB(T)-330

LVQB(T)-500

Tensão máxima(kV)

40,5

72,5

126

252

363

550

Frequência nominal(Hz)

50

50

50

50

50

50

Tensão suportável nominal em frequência industrial(kV)

95

160

230

460

510

740

Tensão suportável nominal de surto de operação(kv)

--

--

--

--

950

1300

Tensão suportável nominal de surto de raio(kv)

200

350

550

1050

1175

1675

Descarga parcial sob 1,2Um/√3(pC)

<3

Corrente primária nominal(A)

100-8000

100-5000

100-5000

100-5000

100-5000

100-5000

Corrente secundária nominal (A)

5 ou 1

5 ou 1

5 ou 1

5 ou 1

5 ou 1

Classe de precisão (combinável conforme necessidade)

0,2, 0,25, 0,5, 0,55, 5P, 10P, TPY

0,2, 0,25, 0,5, 0,55, 5P, 10P, TPY

0,2, 0,25, 0,5, 0,55, 5P, 10P, TPY

0,2, 0,25, 0,5, 0,55, 5P, 10P,TPY

0,2, 0,25, 0,5, 0,55, 5P, 10P, TPY

Saída nominal(VA)

5-60

5-60

5-60

5-60

5-60

Fator de segurança do instrumento(F5)

5, 10

5, 10

5, 10

5, 10

5, 10

Fator de limite de precisão(ALF)

10, 15, 20

10, 15, 20

15, 20, 25

15, 20, 25, 30

15, 20, 25, 30

Corrente térmica de curto prazo(kA/s)

63/3

63/3

63/3

63/3

63/3

Corrente dinâmica nominal de estabilidade(kA)

160

160

160

160

160

Pressão nominal do SF6 a 20℃(MPa)

0,4

0,4

0,4

0,4

0,45

Pressão de recarga do SF6 a 20℃(MPa)

0,35

0,35

0,35

0,35

0,4

Taxa anual de vazamento de SF6(%)

≤0,3

≤0,3

≤0,3

≤0,3

≤0,3

Teor de umidade no SF6(μL/L)

≤150

≤150

≤150

≤150

≤150

Dimensões externas

Altura(mm)

1425

2150

3650

4550

6695

Comprimento(mm)

1213

1213

1300

1660

2073

Largura(mm)

500

500

700

800

1314

Dimensões dos furos de montagem da base

Furo de montagem

4xΦ22

4xф22

4xф22

4xф22

4xф26

Distância entre furos

475x475

475x475

550x550

660x660

900x990

Dimensão da placa de conexão primária(mm)

130*110

130*110

180*110

180*110

180*160

Peso total do produto(kg)

300

500

1500

1700

2300
