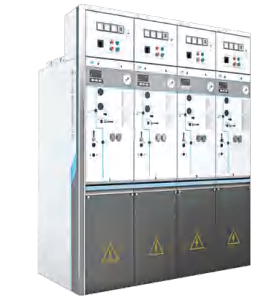

O gabinete de rede em anel isolado com gás ecológico adota um conceito de design modular, sendo uma nova geração de equipamento de comutação metálico isolado a gás ecológico desenvolvido para fornecer produtos de alta qualidade às redes de distribuição. É adequado para sistemas de distribuição secundária de 12kV/50Hz, com corrente nominal de até 1250A, utilizado para recepção e distribuição de energia elétrica, atendendo integralmente às exigências do “plano padronizado de design de gabinete de rede em anel da State Grid”.

Principais Características Técnicas:

1.Alta confiabilidade e segurança

Design à prova de arco de 20kA/1s; estrutura simples com integração de chave de comutação, contatos visíveis, intertravamento confiável e operação segura.

2.Ecológico e livre de manutenção

Utiliza isolamento a ar seco e extinção de arco a vácuo, em conformidade com os conceitos de “pico de carbono e neutralidade de carbono”. É livre de manutenção e de fácil operação e inspeção.

3.Design otimizado por simulação tridimensional

Estrutura totalmente blindada, campo elétrico uniforme, chave de três posições de acionamento direto, desempenho de isolamento garantido sob pressão manométrica zero, com descarga parcial total ≤ 10pC.

4.Forte adaptabilidade a diferentes condições ambientais

Todas as partes energizadas de alta tensão são seladas dentro de um compartimento de gás com grau de proteção IP67, e o barramento de expansão totalmente blindado foi testado e aprovado para operação em altitudes de até 5000 m.

5.Operação simples e alta automação

O disjuntor e a chave de três posições possuem funções de operação manual e elétrica, atendendo completamente aos requisitos do “plano padronizado de design de gabinete de rede em anel da State Grid”.

6.Longa vida útil mecânica

Disjuntor: 10.000 operações; chave de três posições: 5.000 operações.
