O produto ZW20-12, um interruptor de poste de fusão primária e secundária, é amplamente utilizado no mercado. Adota estrutura de caixa compartilhada, com alta capacidade de vedação e proteção, extinção de arco a vácuo e isolamento SF6, oferecendo excelente desempenho de interrupção e resistência às condições severas de operação ao ar livre, sendo um disjuntor a vácuo livre de manutenção. Em combinação com o controlador, permite proteção contra sobrecorrente, curto-circuito e falha de aterramento monofásica, bem como isolamento da área de falha, sendo amplamente reconhecido pelos usuários da rede elétrica.
1/1

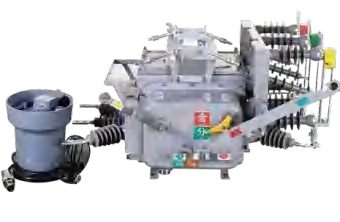

ZW20-12 Tipo Caixa Compartilhada
Solicitar Cotação
China
Nº12, Rua de Hongtai, Bairro de Huaming, Distrito de Dongli, Cidade de Tianjin
15822469629
xinglwpg@126.com
Sobre o Produto
Parâmetros técnicos
|
Número |
Item |
Unidade |
Parâmetro |
|
|
1 |
Tensão nominal |
kV |
12 |
|
|
2 |
Frequência nominal |
Hz |
50 |
|
|
3 |
Corrente nominal |
A |
630 |
|
|
4 |
Tensão suportável nominal de curta duração à frequência industrial(1min, valor eficaz) |
Entre fases、à terra |
kV |
42 |
|
Contato |
48 |
|||
|
5 |
Tensão suportável nominal a impulso de raio (valor de pico) |
Entre fases、à terra |
kV |
75 |
|
Contato |
85 |
|||
|
6 |
Corrente nominal de interrupção de curto-circuito (valor eficaz) |
kA |
20/25 |
|
|
7 |
Corrente nominal de fechamento em curto-circuito (valor de pico) |
kA |
50/63 |
|
|
8 |
Corrente nominal suportável de curta duração |
kA |
20/25 |
|
|
9 |
Corrente nominal suportável de pico |
kA |
50/63 |
|
|
10 |
Tempo de duração nominal de curto-circuito |
S |
4 |
|
|
11 |
Vez de operações de interrupção da corrente nominal de curto-circuito |
vez |
30 |
|
|
12 |
Corrente nominal de interrupção da carga do cabo |
A |
25(C2) |
|
|
13 |
Sequência nominal de operação |
O-0.3s-CO-180s-CO |
||
|
14 |
Vida mecânica |
vez |
10000 |
|
|
15 |
Grau de proteção do compartimento do mecanismo |
IP67 |
||
|
16 |
Distância entre centros das fases |
mm |
135±2 |
|
|
17 |
Resistência do circuito principal |
μΩ |
≤120 |
|
|
18 |
Peso |
kg |
180 |
|
