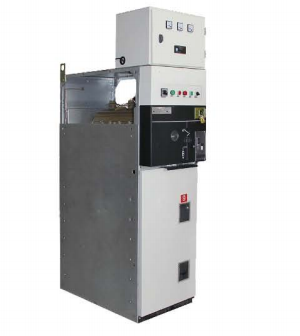

O equipamento de manobra em invólucro metálico tipo caixa para uso interno, corrente alternada, modelo HXGN15-12 (doravante denominado “painel”), é um novo tipo de equipamento compacto para distribuição e fornecimento de energia em ambientes internos. O painel utiliza disjuntor a vácuo VS1 e chave de carga HXGN15-12, apresentando aparência estética, bom desempenho de isolamento e operação prática. Suas dimensões externas são reduzidas, atendendo aos requisitos ambientais de fornecimento e distribuição de energia para usuários urbanos e áreas residenciais, ocupando pequena área, sendo uma escolha ideal.

Principais características:
Intertravamento mecânico simples e confiável, evitando operações incorretas, com operação fácil e conveniente;
As unidades funcionais são separadas entre si e possuem canais independentes de alívio de pressão, prevenindo eficazmente a ampliação e a propagação de falhas;
O conjunto combinado com fusíveis permite a extração e substituição dos mesmos, de forma simples e conveniente;
Dimensões compactas, correspondendo a apenas 50% do volume de um painel convencional.

Parâmetros técnicos

Ambiente aplicável

Temperatura máxima: + 60 ℃

Temperatura mínima:-40 ℃

Umidade relativa: a média diária não excede 95%, a média mensal não excede 90%

Grau sísmico: 8
