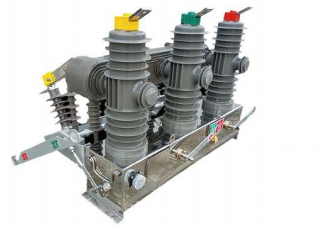

O disjuntor a vácuo com ímã permanente (doravante denominado “disjuntor”) é um equipamento de manobra de alta tensão para uso externo, aplicado em redes trifásicas de corrente alternada de 50 Hz, com tensão nominal de 7,2 a 12 kV. O disjuntor adota um mecanismo de operação por ímã permanente e, em conjunto com o terminal de controle e o PT (transformador de potencial/alimentação), forma um disjuntor inteligente. É amplamente utilizado como terminal de alimentador em subestações, em linhas de distribuição de empresas industriais e de mineração, bem como em sistemas de transmissão e distribuição de redes urbanas e rurais para funções de proteção e controle, sendo especialmente adequado para locais com operações frequentes e para redes de distribuição automatizadas urbanas e rurais.

Principais características:
Utiliza interrupção a vácuo, com abertura confiável, baixo desgaste dos contatos e operação livre de manutenção;
Emprega material compósito de resina epóxi como isolamento externo, com boa resistência dielétrica e às intempéries, isento de óleo e de SF₆, sendo ambientalmente sustentável;
Adota mecanismo de operação por ímã permanente, com vida útil de até 30.000 operações, capaz de interromper rapidamente falhas e realizar proteção rápida;
Pode ser equipado com seccionador integrado, com ponto de abertura visível e dispositivo de intertravamento contra operações incorretas;
Opcionalmente pode ser equipado com mecanismo de operação manual, permitindo o fechamento manual em situações de emergência.

Norma aplicável:
GB/T 1984 — Disjuntores de corrente alternada de alta tensão

Parâmetros técnicos

Ambiente aplicável

Temperatura: ± 40 ℃; Grau de poluição: IV

Umidade relativa: a média diária não excede 95%, a média mensal não excede 90%

Grau sísmico: 8

Altitude: ≤ 5000m

Locais sem risco de inflamabilidade, sem perigo de explosão e sem corrosão química
