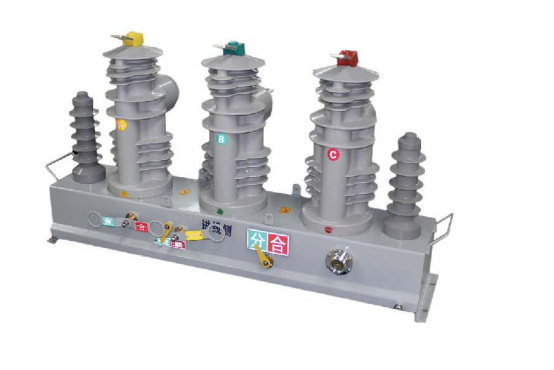

O dispositivo de medição e controle (dispositivo integrado de isolamento de falhas) é um equipamento inteligente de monitoramento com projeto de integração total, que reúne em um único conjunto a câmara de extinção a vácuo, o mecanismo de operação, a fonte de captação de energia de alta tensão da linha de 10 kV, o terminal inteligente de medição e controle e os sensores de corrente e tensão. O dispositivo integra as funções de disjuntor, fonte de captação de energia em alta tensão da linha de 10 kV, sensores de corrente e tensão e terminal inteligente de medição e controle, permitindo o monitoramento on-line do estado de operação das linhas de distribuição. Por meio de comunicação em rede dedicada móvel GPRS/APN ou 4G/APN, os dados de monitoramento são enviados ao sistema de gestão, devendo o equipamento dispor de funções de monitoramento da linha de distribuição, medição, proteção, localização de falhas e isolamento.

Norma aplicável:
GB/T 1984 — Disjuntores de corrente alternada de alta tensão

Principais características:
O dispositivo integrado de isolamento de falhas adota um projeto de fusão integrada para a câmara de extinção a vácuo, mecanismo de operação, fonte de captação de energia em alta tensão da linha de 10 kV, sensores de corrente e tensão e terminal inteligente de medição e controle, não sendo necessária qualquer fiação adicional durante a instalação em campo. O peso total não excede 130 kg e o consumo de energia em operação é inferior a 3 W;
A solução da fonte de captação de energia em alta tensão da linha de 10 kV utiliza tecnologia miniaturizada e leve de captação por capacitor de alta tensão, com peso inferior a 2 kg e potência de saída não inferior a 3 W;
O terminal inteligente de medição e controle deve apresentar boa compatibilidade eletromagnética, garantindo que a aquisição, o processamento e a transmissão de dados não sofram interferências;
O dispositivo possui fonte de alimentação de reserva integrada; em caso de desligamento da linha, a fonte reserva deve operar normalmente por no mínimo 120 horas, ou permitir mais de 30 operações consecutivas de abertura e fechamento do disjuntor;
O dispositivo possui projeto de proteção contra circuito aberto e, após a entrada em operação na linha, permite a substituição direta do terminal secundário com a linha energizada;
A tensão de partida para operação normal do dispositivo é de 4,5 kV (tensão de fase). Quando o dispositivo opera na tensão nominal da linha, a corrente capacitiva que passa pelo lado primário deve ser inferior a 10 mA;

Ambiente de aplicação:
Temperatura: ±40 ℃; classe de poluição: IV
Umidade relativa: média diária não superior a 95%, média mensal não superior a 90%
Nível de resistência sísmica: 8
Altitude: ≤ 2000 m
Ambientes sem riscos de inflamabilidade, explosão ou corrosão química
