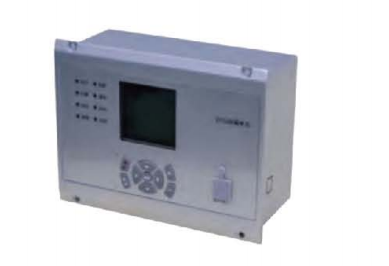

O terminal de automação da distribuição adota tecnologias avançadas de processamento digital de sinais, comunicação em rede industrial de alta velocidade, integração multi-CPU, chipsets industriais embarcados e sistema operacional em tempo real multitarefa. Apresenta alta estabilidade, elevada confiabilidade, excelente desempenho em tempo real, ampla adaptabilidade ambiental e funções robustas. É adequado para atender às necessidades de monitoramento e controle em instalações de manobra, unidades de anel e outros cenários de sistemas de distribuição. Trata-se de um dispositivo terminal remoto de automação da distribuição de nova geração, baseado em microprocessador, que integra funções de telemedição, telesinalização, telecontrole, proteção e comunicação.

Principais características:

Plataforma de software e hardware robusta: o dispositivo utiliza gabinete padrão 4U, com estrutura modular popular de inserção frontal hot-swap. O projeto de circuito possui alta generalidade, boa intercambialidade e excelente manutenibilidade, facilitando atualizações tecnológicas. Uma única placa de controle principal integra as funções de “algoritmos” + “comunicação”, resultando em uma arquitetura de sistema simples e confiável;

Múltiplas medidas anti-interferência: o dispositivo adota isolamento em múltiplos níveis e excelentes medidas de blindagem. Desde o gabinete até o projeto das placas de circuito impresso e a seleção de componentes, diversas estratégias anti-interferência são plenamente consideradas. A aplicação de tecnologia madura de montagem em superfície (SMT) e um processo produtivo que segue rigorosamente os requisitos da norma ISO 9000:2000 conferem ao equipamento excelente compatibilidade eletromagnética e alta confiabilidade em operação de campo. A montagem em painel não requer quaisquer medidas externas adicionais de anti-interferência, simplificando o projeto e a operação/manutenção;

Recursos abrangentes de “três telecomandos”: dentro de uma unidade central de apenas 4U e 19 polegadas, suporta até 16 circuitos de linha. Cada circuito inclui 3 canais de telemedição, 7 canais de telesinalização e 2 canais de telecontrole;

Funções flexíveis e configuráveis: o software de ferramentas de manutenção fornece três funções principais de configuração: configuração de canais do dispositivo, ajuste de parâmetros de valores fixos e configuração da tabela de pontos de encaminhamento. Por meio dessas configurações, diversas aplicações de engenharia podem ser realizadas por parametrização, sem necessidade de modificação de programas, aumentando significativamente a confiabilidade do dispositivo;

Boa manutenibilidade: O software de ferramentas de manutenção do dispositivo é dividido em quatro grandes partes: comum, engenharia, produção e desenvolvimento, fornecendo funções completas de manutenção para profissionais com diferentes perfis. Entre elas, a parte comum inclui: dados de telemedição, telesinalização de linhas, telesinalização de placas, desvio de zero de amostragem, registros do dispositivo, informações do dispositivo e módulo de manutenção do dispositivo; a parte de engenharia inclui: configuração de canais do dispositivo, modificação de parâmetros de ajuste, configuração da tabela de pontos de encaminhamento, configuração de GPRS, backup de projeto, restauração de projeto, testes de telecomando e módulo de monitoramento de mensagens; a parte de produção inclui: atualização do dispositivo, testes de placas individuais (teste da placa principal, teste da placa de saída, teste da placa de entrada etc.) e módulo de testes do equipamento completo; a parte de desenvolvimento inclui: configuração de placas do dispositivo, configuração do tipo de dispositivo, testes de protocolos, análise de dados de oscilografia, transferência de arquivos, análise de protocolos, ajuste de amplitude e outros módulos.

Função completa de registro de oscilografia de falhas: o dispositivo suporta armazenamento cíclico de mais de 64 conjuntos de registros de oscilografia. Durante a ocorrência de falhas, registra 4 ciclos antes da falha e 8 ciclos após a falha, com 128 pontos por ciclo, podendo realizar simultaneamente o registro de dois circuitos. As condições de disparo incluem falhas de sobrecorrente, perda de tensão da linha, tensão de sequência zero e variação brusca de corrente de sequência zero. Os parâmetros de disparo podem ser configurados localmente ou remotamente. A precisão e o formato dos registros atendem aos requisitos normativos da State Grid;

Interface homem-máquina de alta resolução e amigável: interface gráfica com display de 160 × 160 em formato de ícones (idioma personalizável), com excelente usabilidade e conteúdo de exibição rico.

Parâmetros técnicos:
Fornecidos conforme a necessidade.

Ambiente de aplicação:
Umidade relativa: média diária não superior a 95%, média mensal não superior a 90%
Nível de resistência sísmica: 8
Altitude: ≤ 2000 m
Ambientes sem riscos de inflamabilidade, explosão ou corrosão química
