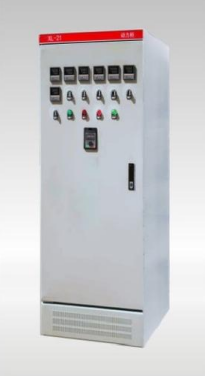

O quadro de distribuição de energia XL-21 (doravante chamado “quadro de potência”) é adequado para usinas de energia, subestações, indústrias, mineradoras, rodovias e túneis, utilizado em sistemas AC 50Hz–60Hz, com tensão nominal de 380V, corrente nominal de até 630A e capacidade de interrupção de até 15kA. Destina-se à conversão, distribuição e controle de energia para motores, iluminação, ventiladores e outros equipamentos de potência, oferecendo proteção contra sobrecarga, curto-circuito e fuga de corrente.

Principais características:

Estrutura robusta e modular: O quadro possui estrutura formada por chapas de aço laminadas a frio, com perfis C e G conectados com parafusos sextavados M8.8; cada perfil possui furos de instalação φ5,3mm com módulo E=25mm, permitindo fácil montagem e flexibilidade na instalação interna;

Tratamento anticorrosão: Todos os quadros e divisórias internas recebem tratamento de zincagem ou aço laminado a frio com passivação; portas, painéis laterais e traseiros são pintados ou eletrostaticamente revestidos;

Facilidade de instalação e manutenção: A tampa superior pode ser removida para passagem de cabos; quatro cantos superiores possuem olhais para içamento e instalação;

Proteção contra intempéries: O gabinete é tratado com decapagem, fosfatização e pintura eletrostática, garantindo boa resistência à corrosão;

Design funcional: Porta frontal de abertura completa, painéis laterais e traseiros soldados; laterais com orifícios para ventilação e topo com cobertura de proteção contra chuva, permitindo dissipação de gases e umidade interna.
