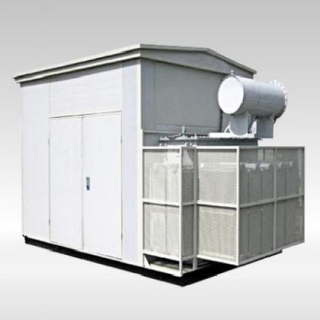

A série YBH de subestações pré-montadas para geração fotovoltaica e eólica também é chamada de subestação pré-montada estilo chinês (abreviadamente “caixa estilo chinês”) e está em conformidade com a norma GB/T 17467 “Subestações Pré-montadas de Alta/Baixa Tensão”. Este produto é aplicável a níveis de tensão de 10kV/35kV, com capacidade máxima de até 12500kVA. Considerando a instabilidade da rede de energia renovável e a alta capacidade das subestações elevadoras, o lado de alta tensão adota chave de carga a vácuo ou disjuntor a vácuo com corrente de interrupção de até 31,5kA.

Principais Características:

Grande capacidade, ocupa pouco espaço, seguro, confiável, sem poluição; operação e manutenção convenientes e segura, resistente a condições climáticas adversas, proteção térmica completa, ventilação natural; sem necessidade de troca de óleo ou reabastecimento, operação do sistema sem desligamento, geração de energia não é afetada, transformador protegido da exposição direta ao sol, maior eficiência de geração, óleo protegido contra contaminação, garantia de 20 anos; em comparação com a caixa americana, a chave de carga de alta tensão está fora do tanque de óleo, podendo escolher livremente a marca da chave de carga e substituição conveniente, fusíveis fáceis de trocar.

O lado de baixa tensão está equipado com bucha de baixa tensão, disjuntor de baixa tensão, protetor contra surtos de baixa tensão, transformador seco para iluminação de manutenção, fonte de alimentação ininterrupta (UPS) e outros componentes necessários de sinal, proteção e medição.

Todos os componentes utilizam marcas nacionais/internacionais renomadas, garantindo que a caixa atenda aos requisitos nacionais de teste de choque de raio, teste de tensão suportável em frequência industrial e teste de tensão induzida, assegurando a segurança elétrica durante operação prolongada.

Quando o gerador/inversor para de operar e o disjuntor/chave de carga de alta tensão está aberto, o transformador seco do lado de baixa tensão não está energizado; independentemente de as buchas de alta tensão estarem energizadas ou não, a trava eletromagnética não pode ser aberta, sendo necessária chave externa, apresentando risco de segurança. Para resolver esse problema, a caixa está equipada com fonte de alimentação ininterrupta (UPS), garantindo 220V de energia contínua para a trava eletromagnética, permitindo abrir as buchas de alta tensão sem energia, evitando confusão na operação e assegurando a segurança do usuário.
