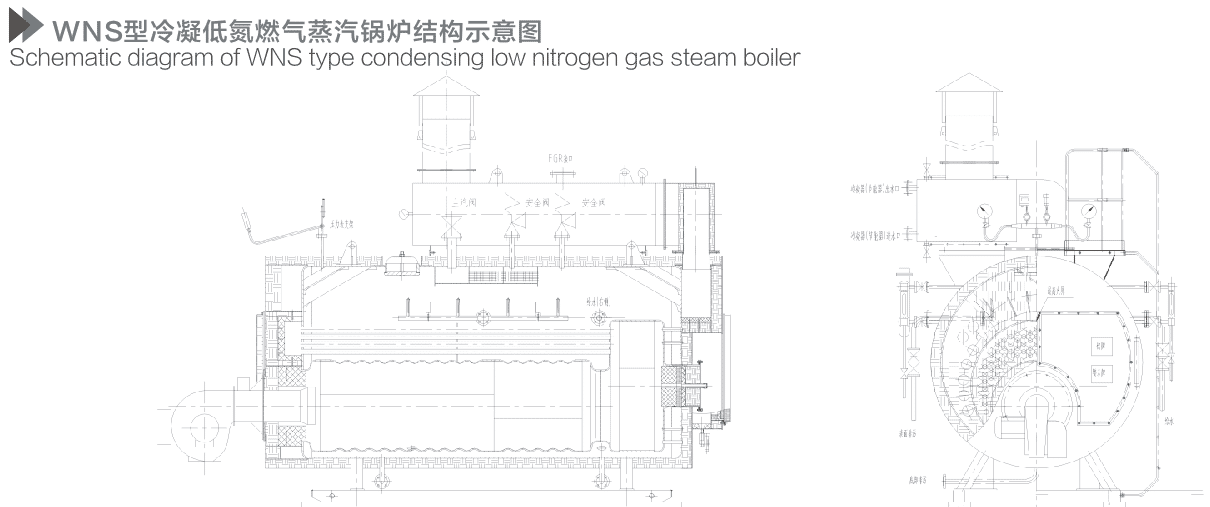

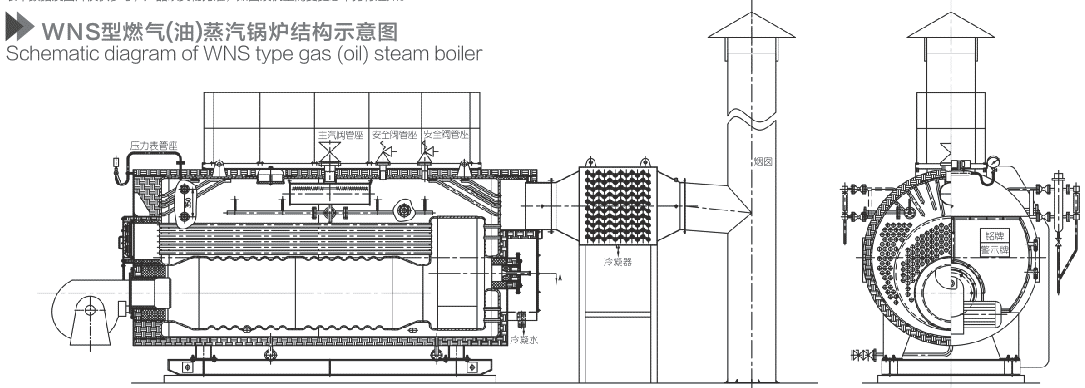

A Henan Leway Thermal Equipment Manufacturing Co., Ltd. produz a caldeira a gás (óleo) da série WNS, que adota uma estrutura de tubos de fumaça de três passes com retorno úmido completo do tipo casco de caldeira. A estrutura geral utiliza um sistema de retorno úmido e conexões de união por bordas prensadas, proporcionando ao corpo da caldeira excelente capacidade de suportar pressão, operação segura e alta confiabilidade. A chama realiza a combustão com leve pressão positiva dentro da fornalha ondulada, garantindo alta eficiência de combustão. A estrutura da fornalha ondulada não apenas aumenta a área de transferência de calor e a rigidez da fornalha, como também permite a expansão livre da fornalha após o aquecimento.
Para atender aos requisitos de baixa emissão de nitrogênio, a câmara de combustão adota um projeto de grande volume, reduzindo significativamente a carga térmica volumétrica da fornalha. Combinada com um queimador de baixo NOx, garante que a emissão de NOx nos gases de combustão atenda ao padrão de emissão de ≤30 mg/Nm³. O segundo passe utiliza uma estrutura de tubos de fumaça com rosca em forma de lua, reforçando significativamente a transferência de calor, aumentando a intensidade de absorção térmica da caldeira, reduzindo efetivamente a temperatura dos gases de exaustão, melhorando a eficiência da caldeira e economizando energia. O terceiro passe utiliza tubos de fumaça de grande diâmetro, reduzindo efetivamente a resistência ao fluxo de fumaça e ar da caldeira, aumentando a eficiência de combustão do queimador e diminuindo o ruído durante a operação do queimador. A parte superior da caldeira possui espaço suficiente para vapor e, juntamente com o uso de um avançado e racional dispositivo de separação de vapor e água, garante uma qualidade de vapor altamente estável.
Dentro da caldeira são instaladas placas de separação de distribuição de água, permitindo o fornecimento de água em etapas nas zonas de alta e baixa temperatura. Isso realiza uma transferência de calor contracorrente e precisa por zonas dentro do corpo da caldeira. Ao aumentar a diferença de temperatura entre o lado dos gases de combustão e o lado da água, melhora-se o desempenho da troca térmica e aumenta-se a taxa de aproveitamento dos materiais metálicos da superfície de transferência de calor. Essa tecnologia de transferência de calor precisa por zonas já teve seu pedido de patente registrado pela nossa empresa.
As caixas de fumaça dianteira e traseira adotam uma estrutura integrada, com portas de caixa de fumaça de abertura dupla. Durante a inspeção e manutenção da caldeira, não é necessário desmontar o queimador, tornando a abertura e o fechamento extremamente convenientes. O eixo da porta utiliza uma estrutura articulada equipada com rolamento axial, permitindo uma abertura flexível e leve. A estrutura de vedação dupla interna e externa do tipo labirinto aumenta a estanqueidade da porta da caixa de fumaça e reduz efetivamente as perdas de calor por dissipação. A estrutura da porta da caixa de fumaça já obteve dois pedidos de patente registrados pela nossa empresa.
