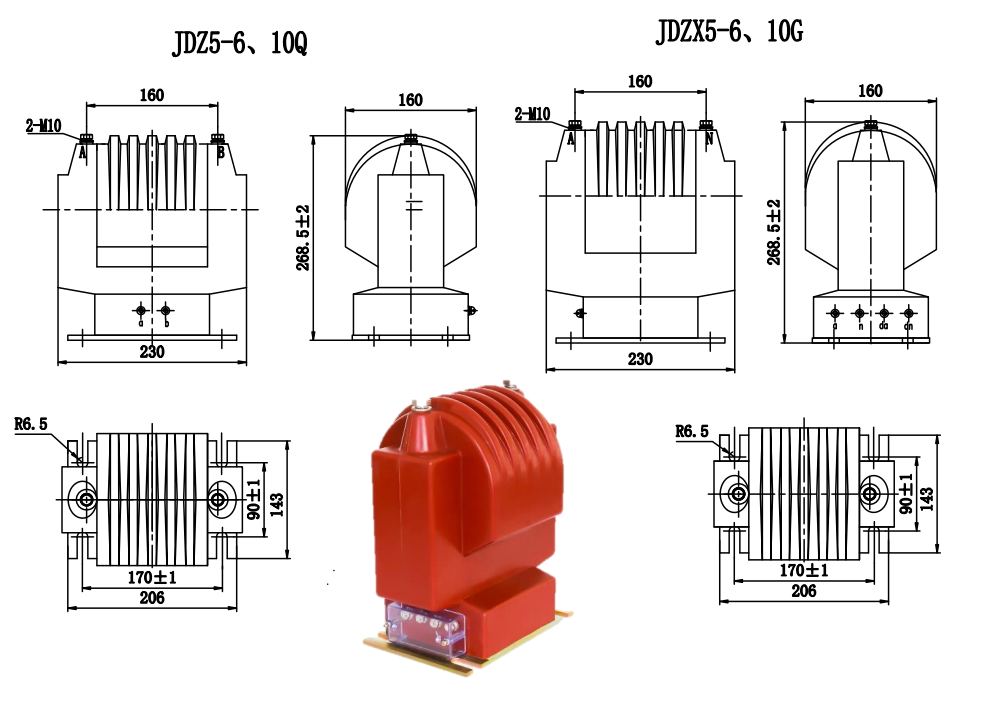

Transformador de Tensão Tipo JDZ(X)5-6, 10Q(G)

Solicitar Cotação

Região Local:

China

Endereço:

Sala 3032, Edifício 6, No. 97 de Changping Road, Distrito Shahe, Distrito Changping, Pequim (Parque de Demonstração de Changping)

Consultoria:

+86 010-57785002

E-mail:

bjwnht@126.com

Chat Online

Favoritos

1.Visão Geral
Este transformador de tensão apresenta construção totalmente encapsulada em resina epóxi, desenvolvido para aplicações internas em sistemas elétricos com frequência de 50Hz e tensão nominal de até 10kV. Seu projeto garante medição precisa da tensão de alimentação, aferição de energia elétrica e proteção por relé, atendendo aos requisitos de sistemas de média tensão.

2.Parâmetros Técnicos
Produtos em conformidade com os padrões: GB/T20840.1 e GB/T20840.3
Temperatura ambiente: -5℃ ~ +40℃
Frequência nominal: 50Hz
Nível de poluição: Nível II

Modelo	Relação de tensão nominal(kV)	Saída secundária nominal (VA)					Limite térmico de saída	Nível de isolamento nominal
Modelo	Relação de tensão nominal(kV)	Nível 0,2	Nível 0,5	Nível 1	Nível 3	6P	Limite térmico de saída	Nível de isolamento nominal
JDZ5-6Q	6/0,1	10	15	30	100		150	7,2/30/60
JDZ5-10Q	10/0,1	15	30	50	150	/	200	12/42/75
JDZ5-10Q	10/0,1/0,22	15	30	50	150	/	200	12/42/75
JDZX5-6G	6/ √3/0,1/ √3/0,1/3	10	15	30	100	50	150	7,2/30/60
JDZX5-10G	10/ √3/0,1/ √3/0,1/3	15	30	50	150	50	200	12/42/75
