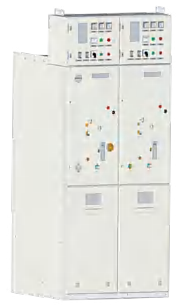

O painel de rede modular de isolamento a ar seco de dupla isolação de 12kV adota uma configuração principal com interruptores de isolamento nos lados da barra coletora e da linha, além de um interruptor de aterramento rápido independente. Possui uma estrutura inovadora e ampla aplicabilidade de esquemas de conexão principal. Este produto é utilizado principalmente em sistemas de distribuição secundária de corrente alternada trifásica de 50Hz e tensão nominal de 12kV. É especialmente adequado para subestações secundárias compactas, postos de seccionamento, empresas industriais e mineradoras, áreas residenciais urbanas, aeroportos, ferrovias, túneis e edifícios de grande altura, para recebimento e distribuição de energia elétrica.

Principais Características Técnicas:

Adota polos selados integrados com interruptores de isolamento de ação direta superior e inferior, combinando as vantagens dos dois esquemas de isolamento, com ampla adaptabilidade de aplicação.

Condutores circulares com campo elétrico uniforme; contatos de isolamento com molas de contato e design de posicionamento de alta precisão, garantindo contato confiável a longo prazo.

Grau de proteção do compartimento de gás IP67, com barramento de expansão totalmente blindado, aprovado em testes de altitude de 5000m.

Utiliza ar seco puro como meio de isolamento e interrupção a vácuo, em conformidade com os princípios de “pico de carbono e neutralidade de carbono”.

Projeto otimizado por simulação, alta margem de isolamento, descarga parcial total ≤ 10pC.

Adota soldagem a laser e teste de vazamento com hélio, garantindo taxa de vazamento extremamente baixa.

Visualização dupla dos pontos de isolamento, aumentando a segurança operacional.

Livre de manutenção, com operação e manutenção convenientes, sem necessidade de monitoramento ou recuperação de gás.
