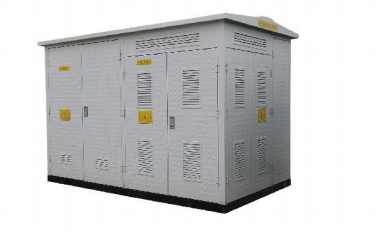

A subestação pré-fabricada da série YBM é um conjunto completo de transformação e distribuição de energia que integra equipamentos de manobra de alta tensão, transformador e equipamentos de manobra de baixa tensão. Suas principais características incluem aparência estética, configuração flexível e estrutura compacta. Pode ser equipada tanto com chave de carga de alta tensão quanto com interfaces inteligentes. Esta série de produtos dispõe de diversas soluções de projeto estrutural.

Principais características:
É composta por compartimento de alta tensão, compartimento do transformador e compartimento de baixa tensão, possuindo funções confiáveis de “cinco prevenções”, garantindo a segurança; estão disponíveis soluções padronizadas dos tipos padrão, compacto e de substituição;
Os equipamentos de manobra de alta tensão podem adotar painéis totalmente isolados com SF₆, unidades de anel com isolamento sólido ou unidades de anel a vácuo, em conjunto com DTU para realizar funções elétricas e de automação;
O transformador pode ser do tipo seco ou imerso em óleo, apresentando características de baixas perdas, baixo ruído, baixa elevação de temperatura, alta capacidade de sobrecarga, resistência a curto-circuito e elevada resistência a impactos;
O compartimento de baixa tensão possui todas as funções gerais de conjuntos de equipamentos de baixa tensão, ficando a critério do usuário a sua seleção;

Normas aplicáveis:
GB/T 7251.1; GB/T 7251.12; GB/T 20641; GB/T 17467; GB/T 11022;
IEC 61439-1:2020; IEC 61439-2:2020; IEC 62208:2023; IEC 62271-202:2006; IEC 62271-200:2021

Ambiente aplicável

Temperatura: ± 50 ℃; Grau de poluição: IV

Umidade relativa: a média diária não excede 95%, a média mensal não excede 90%

Grau sísmico: 8

Locais sem risco de inflamabilidade, sem perigo de explosão e sem corrosão química
