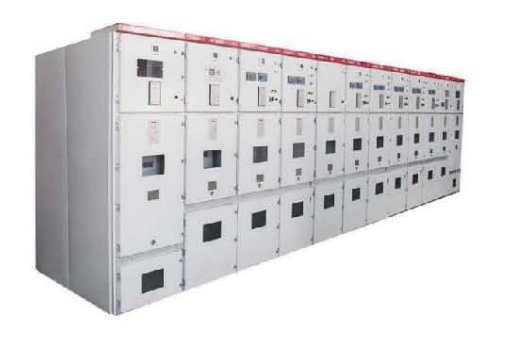

O painel de manobra de média tensão do tipo KYN28A-12, metálico blindado, extraível, para corrente alternada, é um conjunto completo de distribuição destinado a sistemas de barramento simples ou barramento simples seccionado, com tensão nominal de 3–12 kV, corrente alternada trifásica 50 Hz. É utilizado em usinas de geração de energia, no envio de energia por geradores de pequeno e médio porte, na distribuição de energia em indústrias e instituições, bem como em subestações secundárias do sistema elétrico para recepção e distribuição de energia e partida de motores elétricos de alta tensão de grande porte, realizando funções de controle, proteção e medição. O painel pode ser equipado tanto com disjuntores a vácuo VD4 da ABB quanto com disjuntores a vácuo VS1 de fabricação nacional, constituindo um equipamento de distribuição com desempenho superior.

Principais características:
A estrutura do gabinete é fabricada em chapas de aço com revestimento alumínio-zinco, processadas em máquinas CNC com múltiplas dobras e montadas por parafusamento;
Todas as operações são realizadas com a porta do painel fechada;
Alto grau de proteção, impedindo a entrada de objetos estranhos e insetos;
Sistema simples e eficaz de intertravamento de cinco prevenções (“cinco intertravamentos”), evitando operações incorretas;
Compatível com disjuntores a vácuo dos tipos VS1 e VD4;
Substituição do disjuntor simples, com boa intercambiabilidade do carro extraível;
Instalação do painel encostado à parede, com manutenção frontal, reduzindo a área ocupada;
Compartimento de cabos espaçoso, permitindo a conexão de múltiplos cabos;
Os compartimentos do disjuntor e de cabos podem ser equipados separadamente com aquecedores, evitando condensação e corrosão.

Normas aplicáveis:
GB/T 3906
IEC 298

Ambiente aplicável

Temperatura máxima: +60 ℃

Temperatura mínima: -40 ℃

Umidade relativa: média diária não superior a 95%, média mensal não superior a 90%

Grau sísmico: 8

Altitude: ≤ 1000 m
