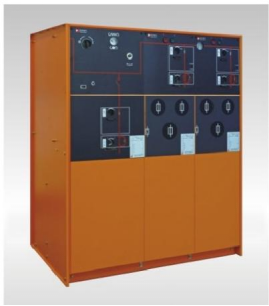

A série VCF(HXGN26-12) de equipamentos de rede em anel totalmente isolados e selados com SF6 é um novo produto de distribuição de média tensão desenvolvido e projetado pela nossa empresa. Destinado a sistemas trifásicos AC de 12 kV, é utilizado para receber e distribuir energia elétrica. Este produto apresenta design modular, estrutura compacta, alta segurança, longa vida útil e manutenção zero, combinando versões fixa e expansível de forma perfeita. É adequado para subestações secundárias, postos de seccionamento, indústrias e grandes edifícios.

Principais características:

Adaptabilidade a qualquer clima

O design totalmente selado e isolado da série VCF(HXGN26-12) garante excelente adaptação ambiental;

Os barramentos e partes móveis energizadas do interruptor de alta tensão estão totalmente selados dentro de uma câmara SF6 fabricada em chapa de aço inoxidável soldada;

As buchas do interruptor e os rolamentos do eixo utilizam anéis de vedação especiais, assegurando a estanqueidade da câmara de gás;

Fusíveis de alta tensão são selados em compartimentos de borracha de silicone e resina epóxi;

Cabos são selados em acessórios de cabo;

Barramentos de extensão são selados com borracha de silicone blindada;

A conexão elétrica sem folga permite operação segura mesmo nas condições mais adversas, como subsolos, condensação, poeira condutiva e climas de alta altitude.

Manutenção zero

O isolamento total da parte de alta tensão elimina necessidade de limpeza ou aquecimento, reduzindo significativamente o tempo de manutenção com interrupção de energia.

Barramentos e expansibilidade

A série VCF(HXGN26-12) reserva espaço para expansão futura. Para correntes de barramento até 630A, a expansão é ilimitada; os barramentos de expansão estão localizados na parte superior do gabinete, facilitando a instalação.

Segurança

Segurança e confiabilidade são características essenciais do produto. Medidas específicas contra arcos elétricos garantem proteção ao operador.

Facilidade de operação

O mecanismo de operação é integrado à câmara de gás VCF(HXGN26-12), com posição de operação (1,3 m) adequada à altura humana para operação rápida;

Exceto para a unidade K, as unidades de fusível e disjuntor possuem mecanismo de armazenamento de energia com mola, independente da velocidade de operação do operador;

Qualquer módulo funcional pode ser equipado com operação motorizada.
