++++ Geral

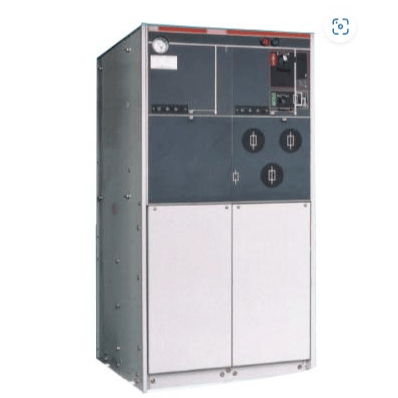

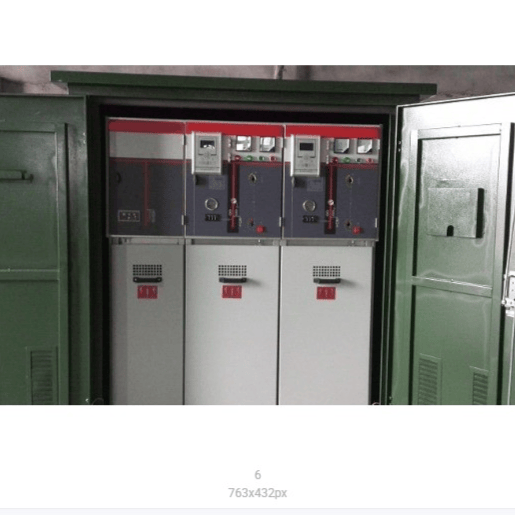

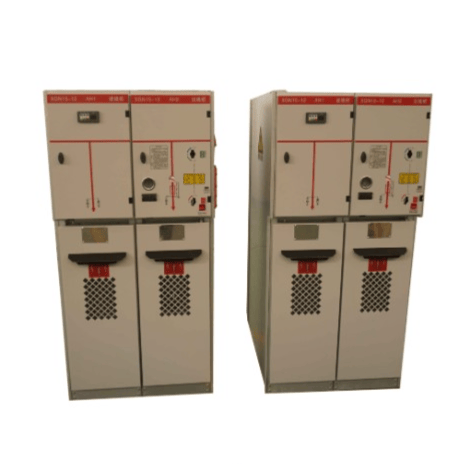

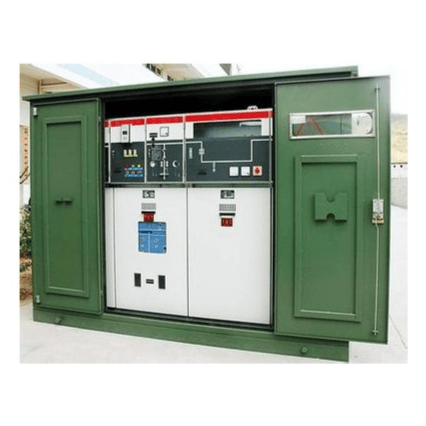

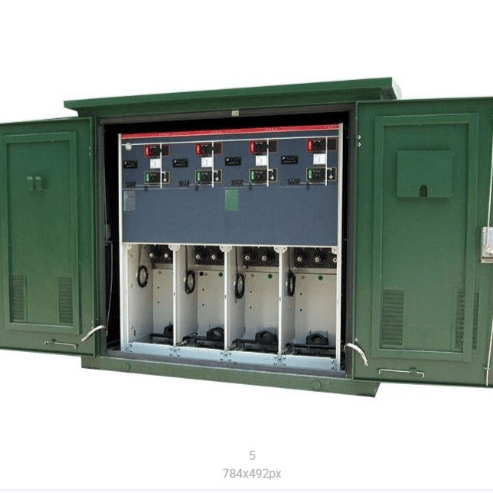

A unidade de anel isolada a ar do tipo HXGN15-12/24, com chave de carga principal SF₆, é adequada para sistemas de automação de distribuição e é um equipamento de chaveamento metálico fechado, compacto e expansível. Suas características de estrutura simples, operação flexível, intertravamento confiável e instalação conveniente podem fornecer soluções satisfatórias para diferentes cenários de aplicação e necessidades dos usuários. Por meio da adoção de tecnologia de sensores, relés de proteção avançados e tecnologias de ponta com esquemas de montagem flexíveis, a unidade de anel SF₆ do tipo HXGN15-12/24 pode atender plenamente às demandas em constante mudança do mercado. Pode ser equipada com a chave de carga FLS-12/24 de produção própria; também pode, de acordo com as necessidades do usuário, ser equipada com chaves de carga (LBS) ou disjuntores a vácuo (VCB) de marcas internacionais de primeira linha. O método de operação da chave principal na unidade de anel pode ser manual ou elétrico. Quando utilizada em conjunto com a unidade terminal de alimentador (FTU) e a unidade terminal remota (RTU), pode atender aos requisitos de “quatro remotos” (telemedição, telesinalização, telecomando e teleajuste).
++++ Ambiente de serviço
a) Temperatura do ar: temperatura máxima: +40 ℃; temperatura mínima: -5 ℃.
b) Umidade: umidade média mensal: 95%; umidade média diária: 90%.
c) Altitude: altitude máxima de instalação: 2000 metros.
d) Ausência de poluição evidente por gases corrosivos e inflamáveis, vapores etc. no ar circundante.
e) Ausência de vibrações violentas frequentes.
++++ Todas as funções
1. Unidade de entrada com chave isoladora (chave de carga), com opção de outros componentes adicionais
2. Unidade de saída com proteção por fusível-chave, com opção de outros componentes adicionais
3. Unidade de entrada/saída com proteção por disjuntor, com opção de outros componentes adicionais
4. Unidade de medição de média tensão, com opção de outros componentes adicionais
5. Unidade de invólucro (painel de barramento), com opção de outros componentes adicionais
6. Outros
1. Chave isoladora
Unidade de chave (375/500 mm)
Unidade de chave (500 mm)
Unidade de chave — com/sem chave de aterramento, saída à direita ou à esquerda (375 mm)
Nota: Componentes adicionais como para-raios, chave de aterramento inferior etc. são configurações opcionais.
2. Proteção por fusível-chave
Dispositivo combinado fusível-chave isoladora (375/500 mm)
Dispositivo combinado fusível-chave isoladora (625 mm)
Dispositivo combinado fusível-chave isoladora — direção de saída à direita ou à esquerda (375 mm)
Nota: Componentes adicionais (por exemplo, para-raios ou transformador de corrente de sequência zero) são configurações opcionais.
3. Proteção por disjuntor
Unidade de disjuntor de isolação simples (750 mm) Unidade de disjuntor de isolação simples, lado de saída opcional à esquerda ou à direita (750 mm)
Nota: 1. Disjuntores de alta tensão SF₆ também estão disponíveis em diversos modelos, determinados de acordo com os requisitos do cliente (como SF1/LNR/Rockwell, PF/AREVA etc.); disjuntores a vácuo também são configurações opcionais (como VD4/S-12/24 ou VSC-12/24). 2. Outros componentes adicionais (por exemplo, transformador de corrente de sequência zero) devem ser determinados separadamente após comunicação entre nossa empresa e o cliente.
4. Medição de média tensão
Transformador de tensão da fonte principal para sistema de aterramento do neutro (375/500 mm); unidade de medição de corrente e/ou tensão (750 mm).
Nota: Componentes adicionais (por exemplo, para-raios ou transformador de corrente de sequência zero) são configurações opcionais.
5. Invólucro (painel de barramento)
Unidade de conexão de saída à direita/esquerda (375 mm) Unidade de conexão de cabo de entrada (375 mm) Unidade de conexão de cabo de entrada (500 mm)
Nota: Outros componentes adicionais são configurações opcionais (como painel de chave isoladora, painel de transformador de tensão etc.).
6. Outros modos auxiliares
Unidade de chave isoladora (375/500 mm) Unidade de transformador de média/baixa tensão para equipamentos auxiliares (375 mm) Compartimento de aterramento do barramento (375 mm)
