Descrição do produto
Visão geral
Com o forte suporte de técnicos profissionais, dedicamo-nos ao fornecimento de diversos painéis de distribuição de caixas de alimentação. Este painel de distribuição integra funções de distribuição, medição, proteção, controle e compensação de potência reativa, sendo amplamente utilizado em cenários de distribuição de baixa tensão em áreas comerciais e residenciais. Os produtos passam por testes rigorosos antes da entrega aos clientes, garantindo desempenho operacional estável e confiável. O produto está em conformidade com a norma IEC439.
Características

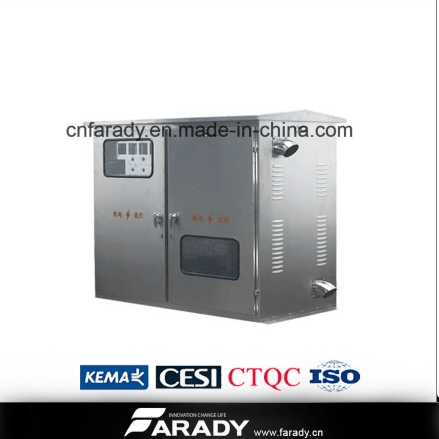

A caixa do tipo JP da Faraday para caixa de derivação de cabos é fabricada com chapa de aço inoxidável de alta qualidade de 2 mm, processada por múltiplos processos de dobramento e rebordamento (com propriedades de retardamento de chama, proteção ambiental, isolamento térmico e anticondensação); a caixa adota processo de soldagem especial em aço inoxidável, com alta resistência geral após a formação, superfície com acabamento espelhado e sem vestígios de solda.
As travessas (placas de montagem) instaladas no interior da caixa são tratadas com processo de galvanização a quente, garantindo ausência de ferrugem por vinte anos; a caixa possui portas duplas dianteira e traseira, facilitando a operação e a manutenção; a moldura da porta é equipada com tiras de vedação de alta elasticidade e resistência ao envelhecimento, e cada porta da caixa é equipada com dois tipos de fechaduras, com a fechadura de cadeado possuindo cobertura à prova de chuva e poeira para evitar a corrosão do corpo da fechadura.
A caixa é totalmente fechada e equipada com estrutura de vedação; as laterais da caixa possuem mangas de proteção para entrada de cabos, evitando o desgaste dos cabos por objetos estranhos; a parte inferior possui orifícios de saída de cabos, e os orifícios de ventilação superiores são equipados com tela antipoeira. O produto possui desempenho à prova d’água, à prova de ferrugem, à prova de poeira e à prova de entrada de objetos estranhos, com grau de proteção: IP54.
Ambiente de uso
1. A altitude não deve exceder 2000 metros.
2. Temperatura do ar ambiente: -5 ℃ ~ +40 ℃, e a temperatura média em 24 horas não superior a +35 ℃.
3. Condições do ar: ar limpo. Quando a temperatura for +40 ℃, a umidade relativa não superior a 50%; em temperaturas mais baixas, é permitida umidade relativa mais alta, por exemplo: a +20 ℃ pode chegar a 90%.
4. O local de instalação não deve apresentar fogo aberto, risco de explosão, poluição grave, corrosão química e vibração intensa.
5. O ângulo de inclinação de instalação não deve ser superior a 5°.
6. Temperatura aplicável para transporte e armazenamento do centro de controle: -25 ℃ ~ +55 ℃; a temperatura não deve exceder +70 ℃ por curto período (dentro de 24 horas).
++++ Principais especificações técnicas
|
No. |
Descrição |
|
|
|
1 |
Valor nominal do barramento |
A |
630 |
|
2 |
Metal utilizado para a barra do barramento |
|
Cobre |
|
3 |
Tipo de proteção do barramento contra corrosão (por exemplo: estanhagem espessa) |
|
Estanhado |
|
4 |
Dimensões do barramento Comprimento × Largura × Altura |
mm |
660 x 50x 5 |
|
5 |
Método de conexão entre o barramento e a terminal de cabo (terminal de cabo não fornecida) |
|
Tipo parafuso |
|
6 |
Posicionamento central do fusível HRC |
mm |
90 |
|
7 |
Há instalação de barreiras de isolamento de segurança entre as fases da mesma unidade de entrada ou saída? |
|
Sim |
|
8 |
Há instalação de camada de blindagem isolante entre unidades adjacentes? |
|
Não |
|
9 |
Distância livre mínima entre o ponto de conexão de cabo mais baixo e o solo |
mm |
300 |
|
10 |
Material utilizado no invólucro |
|
Chapa de aço galvanizada a quente |
|
11 |
Tratamento anticorrosivo do invólucro |
|
Processo de 7 tanques |
|
12 |
Dispositivo de cadeado na porta do invólucro |
|
Sim |
|
13 |
Dimensões completas do invólucro (incluindo a base): Altura × Largura × Profundidade |
mm |
1475x1300x500 |
|
14 |
Peso da coluna completa |
|
200kg |
++++ Economia de custos
O invólucro de proteção externa para todos os climas permite a instalação do equipamento em qualquer ambiente externo, liberando valiosa área interna, ao mesmo tempo em que suporta operação e controle remotos.
Podem ser selecionados diversos medidores para monitoramento local ou remoto do equipamento, garantindo a operação eficiente do equipamento.
A coluna de alimentação da série JP pode ser combinada com transformador, chave de média tensão ou disjuntor para formar uma subestação completa. O transformador é conectado diretamente à coluna de alimentação JP, eliminando a necessidade de caros projetos de cabos, reduzindo ainda mais os custos.
++++ Segurança
Certificado CCC, fornecendo proteção IP54 para operadores em todas as condições durante a operação, garantindo a coordenação completa do sistema elétrico e minimizando falhas elétricas. Além da proteção contra sobrecarga e curto-circuito, cada disjuntor pode ser equipado com função de proteção contra falha de aterramento.
++++ Flexibilidade
O design modular permite personalização de acordo com necessidades individuais, adaptando-se de forma flexível às demandas em constante mudança dos sistemas de distribuição de baixa tensão.
Sistema de barramento tetrapolar com corrente nominal de até 3200 A, e disjuntores em caixa moldada da série Compact NS com corrente nominal de até 630 A, permitem a maximização da configuração flexível.
A coluna de alimentação JP, como equipamento completo, não apenas realiza a proteção do circuito, mas os circuitos de saída também podem ser controlados individualmente por meio de fiação rígida de controle, ou interligados com o disjuntor de entrada. Outras vantagens funcionais adicionais incluem: monitoramento remoto do estado de operação de cada disjuntor e operação remota de abertura e fechamento por meio de mecanismo de operação elétrica.
++++ Facilidade de instalação
A coluna de alimentação tipo JP é montada de fábrica como unidade completa, facilitando a instalação em diversos locais externos; os cabos podem ser introduzidos pela parte inferior por meio de placas de vedação independentes. A área de cabos é equipada com divisória de proteção metálica aterrada, e cada disjuntor é equipado com cobertura de cabos; após a remoção da divisória, ainda se mantém a proteção IP2X para operadores.
A adição de novos circuitos é simples: os disjuntores em caixa moldada são montados em bases modulares, podendo ser posicionados em qualquer local do sistema de barramento antes da fixação, minimizando o tempo de interrupção do fornecimento de energia.
Embalagem e transporte
Solução adequada para transporte de longa duração & caixa de madeira navegável
Opções de embalagem em caixa de madeira:
1. 1 equipamento por caixa de madeira
2. 2 equipamentos compartilhando uma caixa de madeira, economizando custos
Nossos serviços
1. Resposta rápida pré-venda, ajudando você a conquistar o pedido
2. Serviço de qualidade durante a produção, informando sincronizadamente cada progresso da produção
3. Qualidade confiável, ajudando você a eliminar preocupações pós-venda
4. Garantia de longo prazo, para que você compre com tranquilidade
