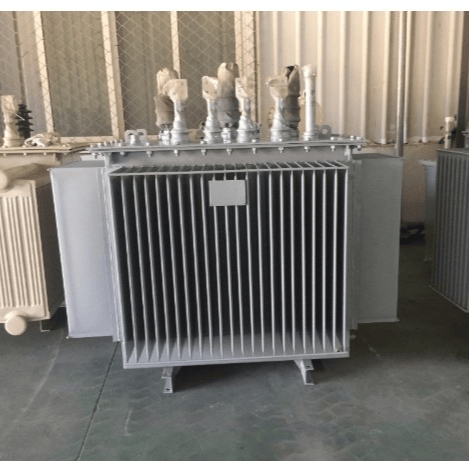

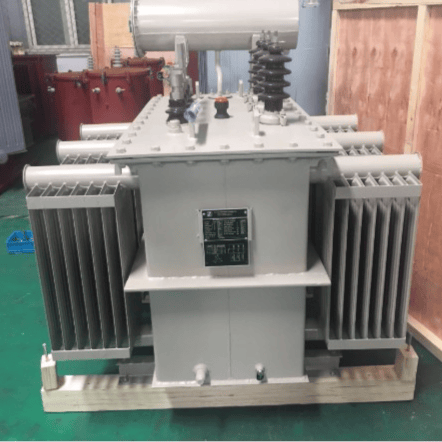

Transformador de potência imerso em óleo de baixo ruído de 11 kV e 500 kW
Visão geral do produto
++++Visão geral
A Faraday pode fornecer uma série completa de transformadores de distribuição, com produtos de alta confiabilidade, durabilidade e alta eficiência energética, atendendo às necessidades de uso em cenários de utilidades, industriais e comerciais. Os transformadores imersos em óleo da Faraday são produzidos estritamente de acordo com rigorosos padrões da indústria e padrões internacionais. Os produtos estão naturalmente em conformidade com diversos padrões importantes, incluindo a Comissão Eletrotécnica Internacional (IEC) e a Associação Alemã de Engenheiros Elétricos (VDE), e apenas matérias-primas de alta qualidade são selecionadas durante todo o processo de produção. Técnicos profissionais implementam rigorosamente todos os requisitos de alto padrão na produção diária.
++++ Características padrão
1. Faixa de capacidade do produto: 15 kVA–10.000 kVA, nível de tensão máximo de até 44 kV
2. Tensão do sistema: máximo 36 kV, nível de impulso atmosférico (BIL) de 200 kV
3. Resfriador: tanque ondulado ou radiador
4. Método de proteção do óleo: totalmente selado ou com conservador (respiração livre)
5. Comutador de derivações: regulação de tensão sem carga ou com carga
6. Meio de resfriamento: óleo mineral, fluido isolante Midel
7. Sistema de fixação do núcleo de aço
8. Enrolamentos de alta tensão (HV) multicamadas
9. Enrolamentos de baixa tensão (LV) em folha ou em camadas
10. Material do condutor do enrolamento: alumínio ou cobre
11. Transformadores de classe de alta temperatura
12. Soluções de baixo ruído
13. Transformadores de alta eficiência (redução de perdas)
14. Imerso em óleo (imerso em líquido)
15. Adequado para condições especiais de operação
16. Instalações de fabricação avançadas
17. Utilização de caixas de embalagem de madeira
18. Fornecimento de desenhos no formato tridimensional (3D)
19. Ensaios especiais, por exemplo, ensaio de impedância de sequência zero
20. Métodos de resfriamento: ONAN, ONAN/ONAF, KFAF, KFW
++++ Condições de uso
a) Adequado para instalação interna ou externa;
b) Temperatura do ar ambiente: temperatura máxima: +40 ℃; temperatura mínima: -30 ℃;
c) Umidade: umidade relativa média mensal: 95%; umidade relativa média diária: 90%;
d) Altitude: altitude máxima de instalação: 2000 metros;
e) Velocidade máxima do vento: 35 metros/segundo;
f) Ausência de poluição evidente por gases corrosivos e inflamáveis, vapores etc. no ar circundante;
g) Ausência de vibrações violentas frequentes.
Nota: * Se as condições de uso estiverem fora da faixa acima, consulte o departamento técnico do fabricante no momento do pedido.
++++ Ensaios de tipo
1. Ensaio de relação de tensão, polaridade e relação de fase de cada derivação
2. Medição da resistência CC de todos os enrolamentos
3. Medição da corrente a vazio e das perdas a vazio
4. Medição das perdas em carga sob corrente nominal e frequência nominal
5. Medição da tensão de impedância
6. Ensaio de sobretensão induzida e ensaio de tensão aplicada
7. Ensaio de tensão de impulso
8. Teste de nível de ruído
9. Ensaio de vazamento de óleo
10. Ensaio de elevação de temperatura e, após a medição da resistência a quente dos enrolamentos de alta e baixa tensão, ensaio de sobrecarga de uma hora com 150% da corrente nominal
| Potência nominal | Perdas em carga | Perdas a vazio | Percentual de corrente a vazio | Impedância % |
| S11-30 | 630 | 100 | 2.1 | 4 |
| S11-50 | 910 | 130 | 2 | 4 |
| S11-63 | 1090 | 150 | 1.9 | 4 |
| S11-80 | 1310 | 180 | 1.8 | 4 |
| S11-100 | 1580 | 200 | 1.6 | 4 |
| S11-125 | 1890 | 240 | 1.5 | 4 |
| S11-160 | 2310 | 270 | 1.4 | 4 |
| S11-200 | 2730 | 330 | 1.3 | 4 |
| S11-250 | 3200 | 400 | 1.2 | 4 |
| S11-315 | 3830 | 480 | 1.1 | 4 |
| S11-400 | 4520 | 570 | 1 | 4 |
| S11-500 | 5410 | 680 | 1 | 4 |
| S11-630 | 6200 | 810 | 0.9 | 4.5 |
| S11-800 | 7500 | 980 | 0.8 | 4.5 |
| S11-1000 | 10300 | 1150 | 0.7 | 4.5 |
| S11-1250 | 12000 | 1360 | 0.6 | 4.5 |
| S11-1600 | 14500 | 1640 | 0.6 | 4.5 |
Embalagem e transporte
Solução para transporte marítimo de longa duração + caixa de madeira navegável
Opções de embalagem em caixa de madeira:
1. 1 produto por caixa de madeira
2. 2 produtos por caixa de madeira, economizando custos
Nossos serviços
1. Resposta rápida pré-venda, ajudando você a conquistar o pedido
2. Serviço atencioso durante a produção, mantendo você informado de cada etapa do processo de produção
3. Qualidade estável e confiável, eliminando preocupações pós-venda
4. Garantia de longo prazo, para que você compre com tranquilidade
