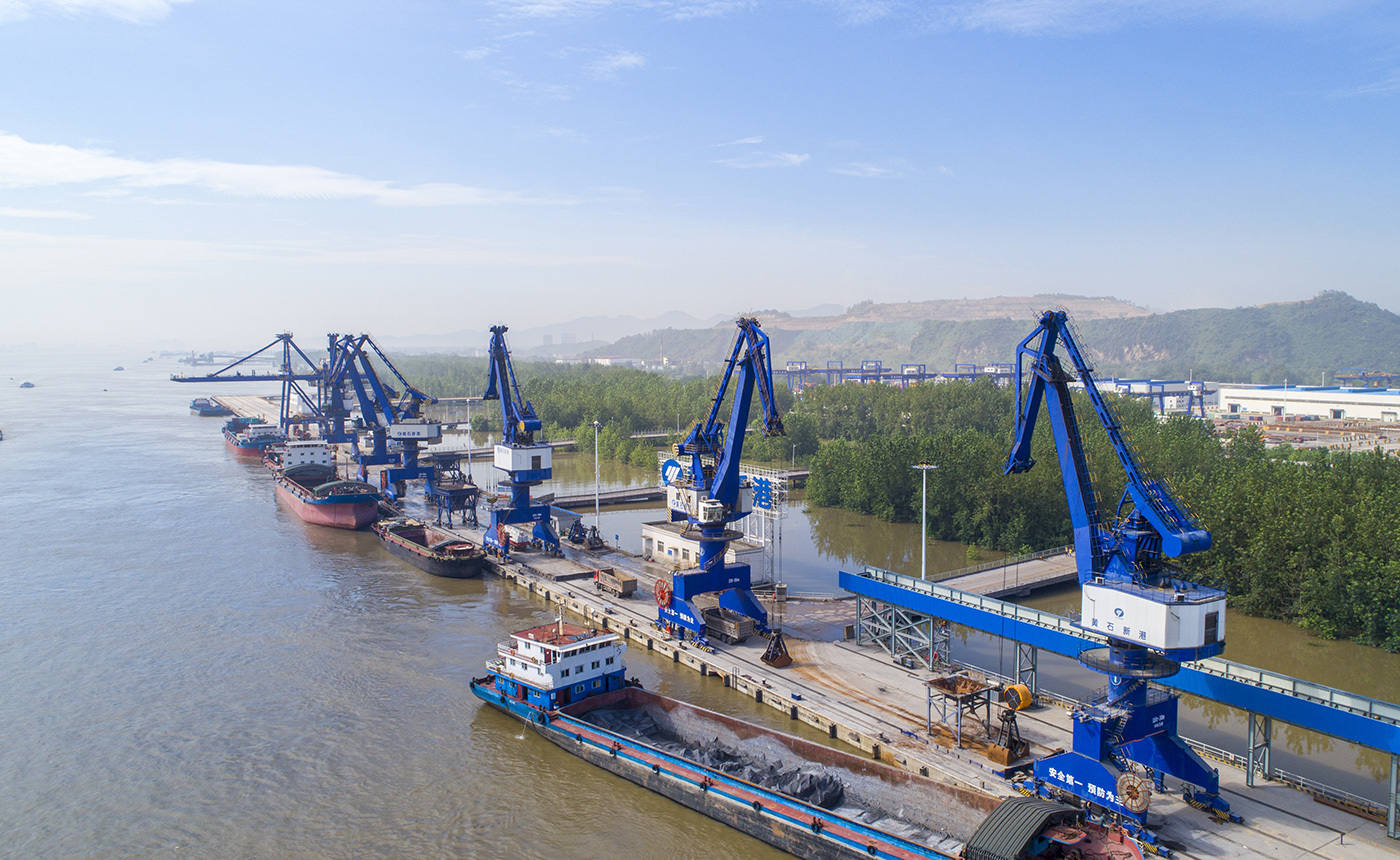

A grua de pórtico de quatro barras é um equipamento de movimentação de materiais eficiente e estável, que adota um sistema de lança combinada de quatro barras, com funções de rotação, variação de amplitude, deslocamento e elevação, adequada para ambientes de operação como portos, cais, estaleiros e siderúrgicas. Este modelo possui estrutura tridimensional, aparência imponente, suporta rotação total de 360°, ampla cobertura de operação e adapta-se a operações contínuas de alta intensidade. É amplamente utilizado na movimentação de granéis, cargas diversas e contêineres, sendo um dos principais modelos de equipamentos de movimentação verdes e energeticamente eficientes em portos modernos.
Vantagens do produto
1、Projeto do rolamento de giro com vida útil igual à da máquina completa
Possuímos experiência de fabricação e processos de usinagem acumulados e aprimorados ao longo de décadas, além de sermos membros do comitê de normalização de gruas de lança. O processo de usinagem do nosso rolamento de giro, juntamente com um coeficiente de segurança relativamente folgado, pode garantir que o componente mecânico mais importante da grua de pórtico — o rolamento de giro — tenha a mesma vida útil que a máquina completa.
2、Projeto de baixo centro de gravidade
A concepção de lança alta com plataforma de rotação baixa reduz a altura do centro de gravidade da grua de pórtico, aumentando a estabilidade da máquina completa.
3、Projeto de baixo desgaste do cabo de aço
Adota-se o enrolamento paralelo, reduzindo o desgaste do cabo de aço, aumentando a vida útil em mais de 20% e reduzindo os custos de substituição.
4、Troca rápida de dispositivos de elevação
A interface de conversão rápida garante a troca tranquila entre caçamba, gancho e spreader de contêiner em 3 a 5 minutos.
5、Acompanhamento do dispositivo de elevação
Quando a plataforma de rotação gira, o spreader de contêiner gira inversamente para compensar o ângulo de rotação, mantendo o dispositivo de elevação sempre alinhado com o ângulo de operação, aumentando a eficiência do trabalho.
6、Acionamento totalmente elétrico
Ambientalmente correto e energeticamente eficiente, faixa de alimentação da máquina completa de 380V a 20kV.
7、Operação sobre trilhos
As rodas de aço suportam cargas maiores e sofrem menos desgaste, não necessitando de substituição frequente, resultando em custos de manutenção menores em comparação com gruas sobre pneus.
8、Múltiplas garantias de segurança
A segurança intrínseca da grua sempre foi nosso objetivo. Por meio do projeto redundante de diversas proteções de segurança e do monitoramento em nuvem em tempo real, garante-se efetivamente a segurança de uso da grua.
9、Sistema antivibração da caçamba
Modela-se o sistema de rotação do pórtico, calcula-se o ângulo de oscilação da caçamba e controla-se inteligentemente a velocidade de rotação e variação de amplitude para eliminar o ângulo de oscilação, alcançando o efeito antivibração.
10、Sistema de operação automática
A grua de pórtico memoriza as posições de captação e descarga de material e a trajetória de operação; combinando algoritmos de antivibração da caçamba, posicionamento e prevenção de colisão, realiza-se a operação automática da caçamba da grua de pórtico.
11、Sistema de prevenção de colisão da lança
Por meio da detecção da amplitude, ângulo e posição de operação da grua de pórtico, e do compartilhamento de dados com equipamentos adjacentes, constrói-se um modelo de grupo de gruas de pórtico, utilizando algoritmos inteligentes para realizar a proteção contra colisão da lança.
12、Sistema de regeneração de energia
A energia elétrica gerada durante a descida da carga ou a desaceleração do motor é devolvida à rede elétrica, realizando o reaproveitamento de energia e atingindo o objetivo de economia de energia e redução de emissões.
13、Sistema de recuperação de energia
A energia elétrica gerada durante a descida da carga ou a desaceleração do motor é armazenada em baterias ou supercapacitores e liberada na próxima operação, realizando o reaproveitamento de energia e, ao mesmo tempo, reduzindo a potência de entrada da máquina completa.
14、Alto fator de potência e baixo teor de harmônicos
Adota-se um sistema inteligente de compensação e eliminação de harmônicos, aumentando o fator de potência, reduzindo as perdas de linha e otimizando a qualidade da energia elétrica.
15、Alta eficiência de carga e descarga
Eficiência máxima de carga e descarga de granéis: 1200t/hora.
Eficiência máxima de carga e descarga de contêineres: 30 contêineres naturais/hora
Áreas de aplicação
1、Portos e cais: utilizada para carga e descarga de navios e veículos, incluindo cargas diversas, granéis e contêineres, entre outros.
2、Pátios ferroviários: carga e descarga de trens, incluindo cargas diversas, granéis e contêineres, entre outros.
Opcionais
1、Dispositivos de captação: opcionalmente gancho, caçamba, spreader de contêiner, dispositivo de elevação eletromagnético, travessa de gancho, dispositivo de elevação de bobina tipo C, etc.;
2、Sistema inteligente: opcionalmente monitoramento em nuvem, monitoramento por vídeo, controle remoto, monitoramento de estado, sistema inteligente de proteção contra raios, extinção automática de incêndio, sistema de acompanhamento automático do dispositivo de elevação;
3、Sistema de economia de energia: sistema de regeneração de energia, sistema de recuperação de energia;
4、Sistema de recebimento de granéis: funil móvel, funil fixo, funil rebocável;
5、Proteção ambiental do funil: sistema de remoção de poeira por névoa seca, sistema de remoção de poeira por aspersão, sistema de remoção de poeira por pressão negativa.
